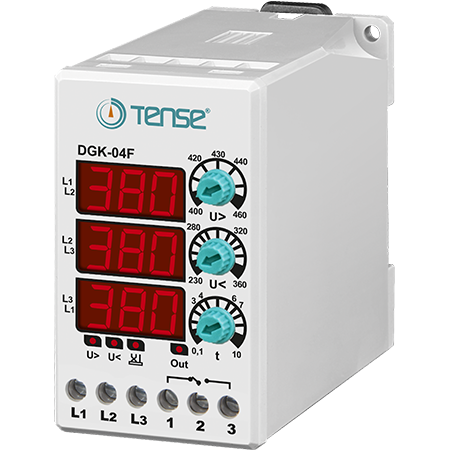

Háromfázisú digitális feszültségvédelmi relé fázissorrend-ellenőrzéssel (nulla vezeték nélkül), DGK-04F

Digitális háromfázisú feszültségvédelmi relé DIN-sínre, Tense

A Tense DGK-04F mikroprocesszoros védelmi relé érzékeny ipari berendezések és motorok komplex védelmére szolgál a háromfázisú hálózatok feszültségingadozásaival kapcsolatos kockázatok ellen. A készülék folyamatosan figyeli a háromfázisú feszültséget, és rendkívül pontos védelmet nyújt túlfeszültség, alulfeszültség és fáziseltérés ellen. A modell különlegessége, hogy a nullavezeték csatlakoztatása nélkül is bekapcsolható (aszimmetrikus/háromvezetékes hálózatok).

A relé digitális kijelzőkkel van felszerelve, amelyek az egyes fázisok állapotáról nyújtanak azonnali áttekintést. A felhasználó pontosan beállíthatja a feszültséghatárértékeket és az időbeli késleltetést a rövid ideig tartó hálózati csúcsok kiszűrésére és a nem kívánt kapcsolások elkerülésére. A kompakt, moduláris felépítés garantálja a könnyű felszerelést a szabványos 35 mm-es DIN-sínre.

Főbb funkciók és védelmi funkciók

• Túlfeszültség és alulfeszültség elleni védelem: Automatikusan leválasztja a kimenetet, ha a feszültség meghaladja vagy aláesik a beállított határértékeket.

• Fázissorrend-ellenőrzés: Megakadályozza a motorok fordított irányú forgását a fázisok helytelen bekötése esetén.

• Nullvezeték nélkül (Non-Neutral): Ideális olyan rendszerekhez, ahol nincs vagy nincs szükség N vezetékre.

Műszaki paraméterek

• Terméktípus: Digitális feszültségvédelmi relé

• Fázisok száma: 3 (háromfázisú bekötés N nélkül)

• Névleges üzemi feszültség ($U_n$): 3× 380 V AC (50/60 Hz)

• Szerelési mód: 35 mm-es DIN-sín / szerelőpanel

• Kimeneti érintkező: 5 A / 250 V AC (ohmos terhelés)

Beállítási tartományok

• Túlfeszültség elleni védelem (High Voltage): 400 – 460 V AC (beállítható)

• Alacsony feszültség elleni védelem (Low Voltage): 230 – 360 V AC (beállítható)

• Hiba várakozási idő (Error Waiting Time): 0,1 – 10 s (beállítható)
