Időkésleltető relé , 12V - 240V AC/DC 1 / 10 / 100 sec min hr
Nem sikerült betölteni az átvétel elérhetőségét
|

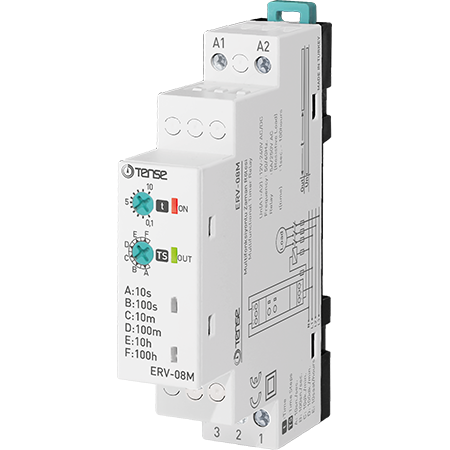

Részletes leírás ERV-08M időkésleltető relé 100 óráig, univerzális tápegységgel Un:12-230VAC

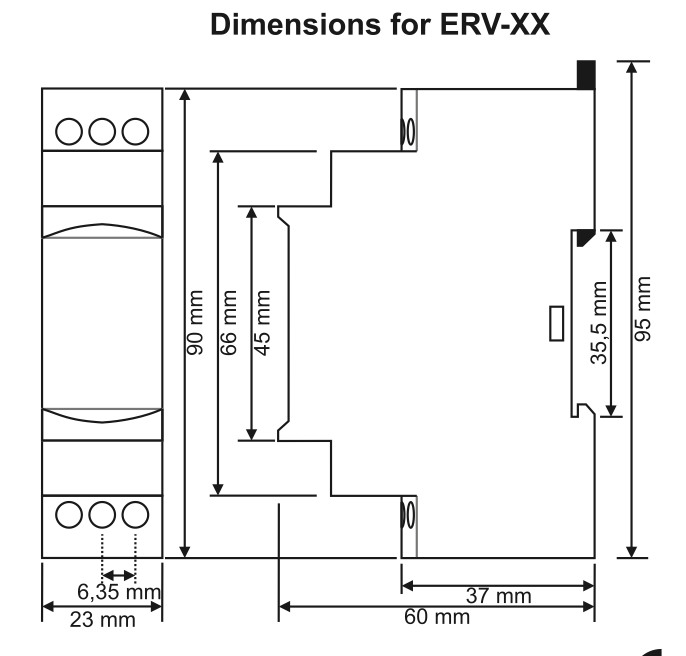

- Késleltetett ON NEM érintkező a bekapcsolás után (vezérlőjel nélkül) - Időtartomány 0,1 másodperc és 100 óra között - 1x kapcsolóérintkező 5A/250VAC (1,2,3 csatlakozók) - 2x LED kijelző (tápegység, relétekercs) - univerzális tápegység 12 - 230V AC/DC / 4VA csatlakozók A1-A2 - DIN sínre szerelhető - IP20 védelem - Méretek 91 x 18 x 65 mm
Vezérlés és funkcióleírás: LED kijelzők: ON (piros LED) = a relé csatlakoztatva van a tápellátáshoz, OUT (zöld LED) = világít: a kimeneti relé bekapcsolva (2-3 érintkező csatlakoztatva), OUT (zöld LED) = villog: bekapcsolásig eltelt idő számlálása. Forgatható potenciométer a "t" értéktartományhoz 0,1 (1%) és 10 (10=100%) között. Forgatható potenciométer a "TS" maximális időértékhez: A=10s, B=100s, C=10min., D=100min., E=10hr., F=100hr.
A relé lehetővé teszi a NEM érintkező (2-3. kapocs) késleltetett bekapcsolását a tápellátás bekapcsolása után (vezérlőjel nélkül). Kapcsolási funkció. A tárcsa elforgatásával végrehajtott időváltozás a következő tápellátás bekapcsolásakor megjelenik. A kimeneti relé tartalmaz egy SPDT kapcsolóérintkezőt, 2. kapocs=COM, 3. kapocs=NO, 1. kapocs=NC.

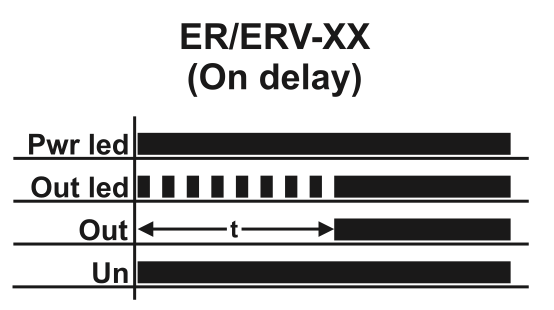

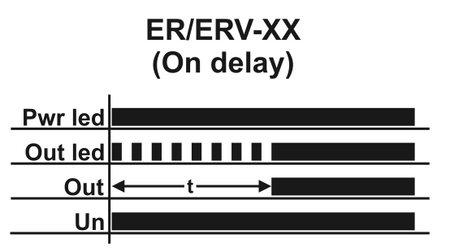

1/ Bekapcsolási késleltetés (2-3. kapocs): - Késleltetett bekapcsolás az Un tápcsatlakozás után (nincs vezérlőjel). - a tápellátás bekapcsolása után a beállított idő (t) számolása megkezdődik, és az idő letelte után a kimenő relé (RLY) bekapcsol (a kimenő relé (RLY) bekapcsolja a 2-3. kimeneti kapcsokat).
2/ Nyitott érintkező használata KIKAPCSOLÁSI késleltetőként (2-1 kapocs) - A 2-1. terminálok áramellátás hiányában is kapcsolnak. - A tápellátás bekapcsolásakor a beállított idő elkezd számolni, ha letelik, a kimeneti relé bekapcsol és leválasztja az 1-2 kapcsokat.
|
Használat: A terhelés bekapcsolásának késleltetése (pl. ventilátor indul a WC világítás bekapcsolása után, világítás kapcsol be a garázsajtó kinyitásakor, motorok indulnak egy kívánt esemény után, kontaktorok stb.) Az időszámítás a relé bekapcsolásakor kezdődik, lásd a képgalériát.
