Részletes leírás - Időkésleltető relé ERV-08M (0,1 s - 100 h), Un: 12-230 V AC/DC

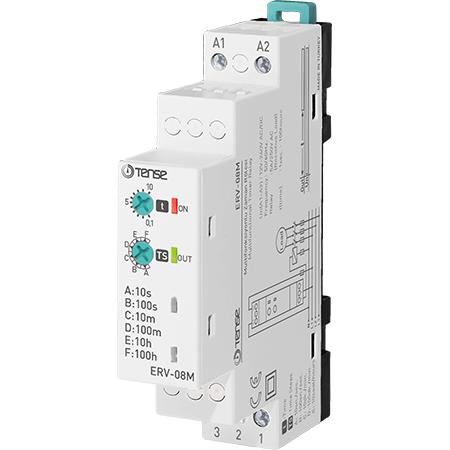

Az ERV-08M időrelé egy univerzális késleltető relé, amelyet a tápfeszültség bekapcsolása utáni késleltetett bekapcsolás vezérlésére terveztek. Széles időtartományt kínál 0,1 másodperctől 100 óráig, univerzális 12-230 V AC/DC tápellátást, egyszerű kezelhetőséget és DIN-sínre szerelhetőséget.

Alkalmas automatizálási alkalmazásokhoz, ventilátorok, motorok, világítás, kontaktorok és más, késleltetett bekapcsolást igénylő készülékek vezérléséhez.

Főbb jellemzők

• Késleltetett NO-kontaktus indítási funkció feszültség bekapcsolásakor

• Széles időtartomány: 0,1 s - 100 h

• Univerzális tápegység: 12-230 V AC/DC (4 VA)

• 1× SPDT kapcsolóérintkező ( NO/NC), 5A/250VAC

• Két LED-es kijelző:

  • ON (piros) - áramellátás

  • OUT (zöld) - kimeneti relé állapota

• Időbeállítás két forgópotenciométerrel

• DIN sínre szerelhető 35 mm

• IP20 védelem

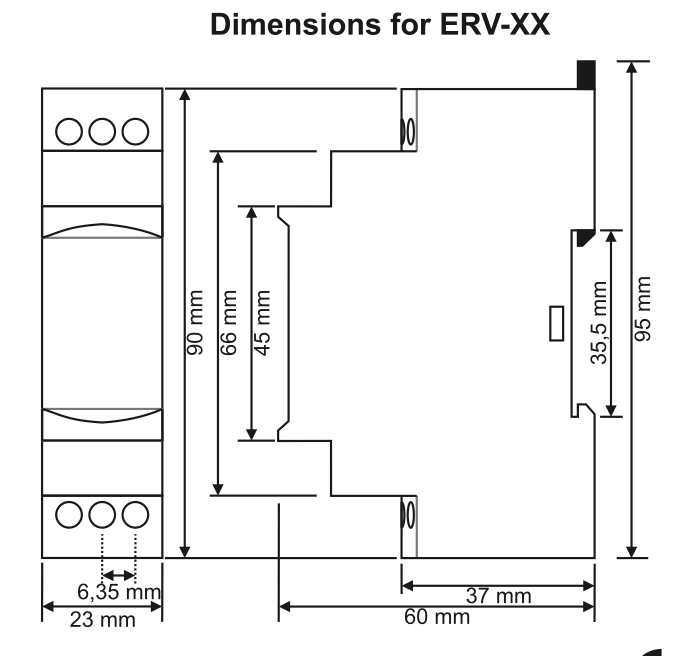

• Kompakt méretek: 91 × 18 × 65 mm

Vezérlők és funkciók

LED-es kijelzés

• ON (piros) - a relé áram alatt van

• OUT (zöld, állandóan világít) - a kimeneti relé feszültség alatt van (2-3 érintkező csatlakoztatva).

• OUT (zöld, villogó) - a kapcsolás visszaszámlálása folyamatban van.

Időbeállítás

Az időrelé lehetővé teszi a pontos késleltetés létrehozását két potenciométer segítségével:

1. "t" potenciométer (0,1-10)
   - finombeállítás a teljes tartomány %-ában
   - 0,1 = 1%, 10 = 100%.

2. "TS" potenciométer - tartomány kiválasztása:

   • A = 10 s

   • B = 100 s

   • C = 10 perc

   • D = 100 perc

   • E = 10 óra

   • F = 100 h

Az időváltás a következő bekapcsoláskor aktiválódik.

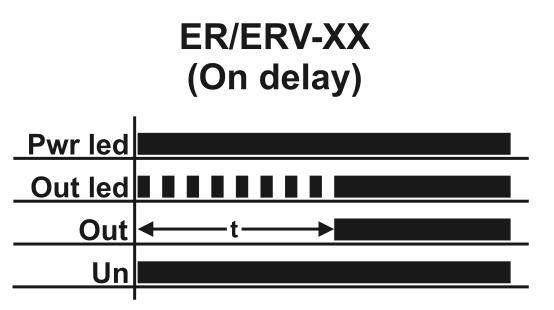

Kapcsolási funkció

1) ON Delay - késleltetett bekapcsolás (2-3, NO kapocs)

• A tápellátás bekapcsolásakor elindul a beállított idő visszaszámlálása.

• Az idő letelte után a kimenő relé (RLY ) aktiválódik - a 2-3. érintkező (NO → COM) bekapcsol.

2) Kikapcsolási késleltetés NC érintkezőn keresztül (2-1 kapocs)

• A 2-1 érintkező (NC) áramellátás nélkül is bekapcsol.

• A tápellátás bekapcsolásakor a visszaszámlálás elindul

• Az idő letelte után az 1-2 érintkezők kinyílnak .

A weboldal használata

Az ERV-08M időzítő relé olyan alkalmazásokhoz használható, ahol egy esemény bekövetkezése után késleltetett bekapcsolásra van szükség:

• A ventilátor csak a világítás bekapcsolása után kapcsol be (WC, fürdőszoba)

• Világítás a garázsban vagy a folyosón ajtónyitás után

• Motorok fokozatos indítása

• Kontaktorok késleltetett kapcsolása

• Több áramkör szekvenciális kapcsolása

• Késleltetett készülékindítás

Az időszámítás akkor kezdődik, amikor a relére áramot kapcsolnak.
