Digitális túláram relé túlfeszültségvédelemmel TRM-30M

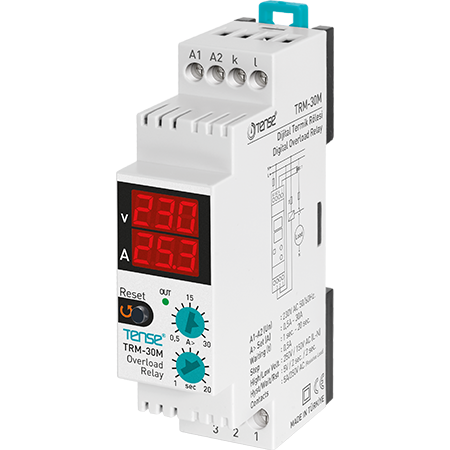

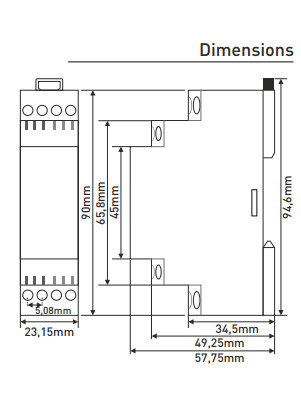

TRM-30M áram- és feszültségfelügyeleti relé kijelzővel, 1-fázisú 30 A-ig

Egyfázisú digitális relé, amelyet az érzékeny berendezések túláram, túlfeszültség és alulfeszültség elleni védelmére terveztek. Lehetővé teszi az áramhatár és az időkésleltetés pontos beállítását, és a mért feszültség- és áramértékeket kétsoros kijelzőn jeleníti meg.

A TRM-30M-et az üzemi áram- és feszültségértékekre érzékeny 1-fázisú berendezések védelmére tervezték. A relé a csomagban tartalmaz egy áramváltót, és a következő funkciókkal rendelkezik:

• Túláramvédelem (állítható áramérték 0,5 ... 30 A).
• Túlfeszültségvédelem, 250 VAC-nál nagyobb feszültség (fix érték).
• Alulfeszültségvédelem, 150 VAC alatti feszültség (fix érték).
• Feszültséghiszterézis: 5 V (fix érték)
• Feszültséghiba késleltetés: 2 s (fix érték)
• Feszültséghiba visszaállítása: 2 s (rögzített érték)

Alkalmazás és működési elv

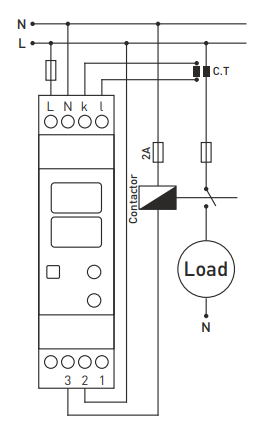

Csatlakoztassa a készüléket a mellékelt kapcsolási rajz szerint. A helytelen csatlakoztatás a készülék károsodását okozhatja. A túláram értéket a használni kívánt berendezés üzemi áramértékeinek megfelelően állítsa be.

A tápegység csatlakoztatása után:

• A beállított túláramérték az első másodpercen belül megjelenik a felső kijelzőn.
• Az alsó kijelzőn megjelenik a hibakésleltetési idő.
• A felső kijelzőn megjelenik az L fázis és az N nullavezető közötti feszültség.
• A hálózatból felvett áram az alsó kijelzőn egy másodperc múlva jelenik meg.

Beállítások

• A> - a túláram értékének beállítása; az érték a felső kijelzőn jelenik meg.
• sec. - a túláramos hibaállapotba való belépés előtti várakozási idő beállítása; az érték az alsó kijelzőn jelenik meg.

A tápellátás bekapcsolásakor a NO érintkező zárva van, és a "OUT" jelzőfény világít.

Amikor a készülék hibaállapotba kerül:

• A megfelelő kijelző villog
• Az "OUT" jelzőfény kialszik.
• A NEM érintkező kinyílik
• Az NC érintkező bekapcsol

Védelmi funkciók

1. Védelem nagy áram ellen - hibaállapotba lépés:

• Ha a hálózatból felvett áram meghaladja a beállított túláram értéket, a készülék megvárja a beállított késleltetési időt, majd hibaállapotba lép.
• Hibaállapot: NO érintkező nyitva, alsó kijelző villog, "OUT" LED kikapcsol, NC érintkező zárva.

Hibaállapotból való kilépés:

• Ha az áram a beállított érték alá csökken, a készülék a reset gomb 3 másodperces megnyomása után kilép a hibaállapotból.
• Normál üzemmódban: NO érintkező zárva, alsó kijelző állandó, "OUT" LED világít, NC érintkező nyitva.

2. Túlfeszültségvédelem (U > 250 V) - bemenet:

• Ha a feszültség 250 V fölé emelkedik, a készülék 2 másodpercet vár és hibaállapotba lép.
• Hibaállapot: NO érintkező nyitva, felső kijelző villog, "OUT" LED ki, NC érintkező zárva.

Kimenet:

• A készülék automatikusan kilép a hibaállapotból 2 másodperccel azután, hogy a feszültség 245 V alá csökken.
• Normál működés: NO zárva, felső kijelző állandó, "OUT" LED világít, NC érintkező nyitva.

3. Alulfeszültségvédelem (U < 150 V) - bemenet:

• Ha a feszültség 150 V alá csökken, a készülék 2 másodpercet vár és hibaállapotba lép.
• Hibaállapot: NO nyitva, felső kijelző villog, LED "OUT" kialszik, NC zárva.

Kimenet:

• A hibaállapot automatikus megszüntetése 2 másodperccel azután, hogy a feszültség 155 V fölé emelkedik.
• Normál működés: NO zárva, felső kijelző állandó, "OUT" LED világít, NC nyitva.

Hibajelzés

• Felső kijelző villog: magas vagy alacsony feszültség hiba esetén.
• Alsó kijelző villog: magas áram hiba esetén.
• OUT LED: világít, ha a készülék normál állapotban van. NO érintkező zárva.

A készülék állapota
