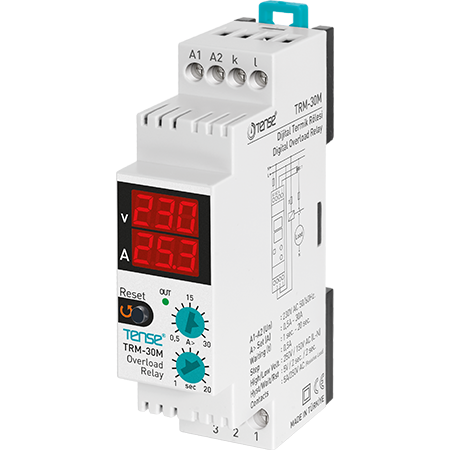

Áram- és feszültségfelügyeleti relé TRM-30M - 1-fázisú, 30 A, digitális kijelzővel

Termékleírás

A TRM-30M egy egyfázisú digitális relé, amelyet az érzékeny berendezések túláram, túlfeszültség és alulfeszültség elleni védelmére terveztek.
A készülék lehetővé teszi az áramkorlátozás és a késleltetés pontos beállítását, a mért feszültség- és áramértékeket pedig kétsoros kijelzőn jeleníti meg. A készülékhez egy áramváltó tartozik.

Fő funkciók

• Túlterhelésvédelem: állítható áram 0,5 ... 30 A

• Túlfeszültség-védelem: aktiválódás > 250 V feszültségnél (fix)

• Alulfeszültségvédelem: aktiválás < 150 V feszültségnél (fix).

• Feszültséghiszterézis: 5 V

• Feszültséghiba késleltetés: 2 s

• Feszültséghiba visszaállítása: 2 s

• Tiszta kétsoros LED-kijelző:

  • Felső sor - feszültség és túláram

  • Alsó sor - késleltetési idő és áram

• LED állapotjelzés "OUT"

Működési elv

• A tápellátás bekapcsolásakor a beállított túláram érték és a késleltetési idő jelenik meg a kijelzőn.

• A készülék figyeli a fázis és a nullavezető közötti feszültséget és a hálózatból felvett áramot.

• A beállított értékek túllépése esetén a relé hibaállapotba kerül:

  • NO érintkező nyitva, NC érintkező zárva

  • A "OUT" LED kialszik.

  • A megfelelő kijelző villog

Védelmi funkciók

• Túlterhelés (túláram): a beállított áram és időkésleltetés túllépésekor.

• Túlfeszültség: ha a feszültség 250 V fölött van (automatikus visszatérés, ha a feszültség 245 V alá csökken).

• Alulfeszültség: 150 V alatti feszültségnél (automatikus visszatérés 155 V feletti emelkedés után)

Jelzés

• Felső kijelző villog: magas vagy alacsony feszültség hiba

• Alsó kijelző villog: nagy áram hiba

• LED OUT: világít normál működés közben

Relé állapota

Használja a címet.

• Egyfázisú érzékeny berendezések (motorok, fűtőberendezések, világítás) védelme.

• Áram- és feszültségfelügyelet ipari és háztartási alkalmazásokban

• Pontos határérték- és időkésleltetési beállítások a megbízható működéshez
