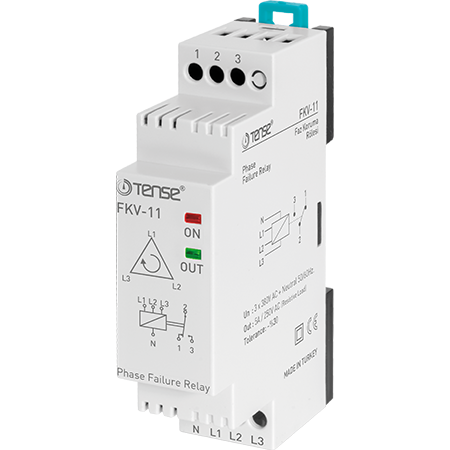

Fázisvezérlő relé FKV-11 | TENSE

Az FKV-11 fázisvezérlő relét a háromfázisú berendezések védelmére tervezték a villamos hálózat legfontosabb hibái ellen - különösen a fáziszavarás (fázisfordítás), a fáziskimaradás és a fázisaszimmetria ellen. A relé biztosítja a villanymotorok, szivattyúk, kompresszorok és más háromfázisú berendezések megbízható működését.

A modell 30%-os fix aszimmetriával rendelkezik, és egyetlen DIN-sínre történő felszerelésre tervezték.

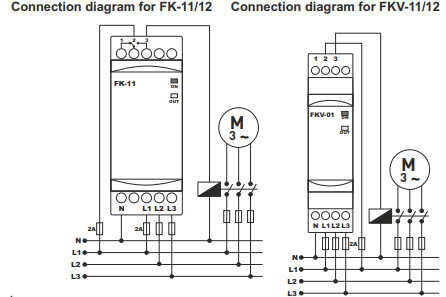

Az FKV-11 relé működése (működési algoritmus)

Normál működés

• Mindhárom fázisfeszültség jelen van.

• A fázisok a megfelelő sorrendben vannak bekötve.

• A feszültség a megengedett tartományon belül van.

• A 2-3 érintkezők kapcsolva vannak, a LED OUT → kimenet aktív.

Aszimmetria vagy feszültségeltérés

• Ha az egyik fázis feszültsége 30%-nál nagyobb mértékben változik, vagy ha a többirányú értékváltozások összege meghaladja ezt a határértéket:

  • Az ASM LED (aszimmetriajelzés) világít,

  • a 2-3 érintkezők megszakadnak,

  • az 1-2 érintkezők bekapcsolnak,

  • az OUT LED kialszik.

Visszatérés a normál állapotba

• Ha a feszültség visszatér a megengedett tartományba,

• a relé újra aktiválja a kimenetet, és az érintkezők ismét 2-3 zárva lesz.

Főbb jellemzők és előnyök

• Védelem a következők ellen:

  • Fáziskimaradás,

  • helytelen fázissorrend,

  • fázisaszimmetria (fix 30%).

• Vizuális állapotjelzés LED-del (OUT / ASM).

• Gyors reagálás hálózati hibákra.

• Kompakt kialakítás - mindössze 22,5 mm széles.

• Egyszerű DIN-sínre szerelés.

Műszaki paraméterek

Méretek

• Hossz: 85 mm

• Magasság: 77,6 mm

• Szélesség: 22,5 mm
