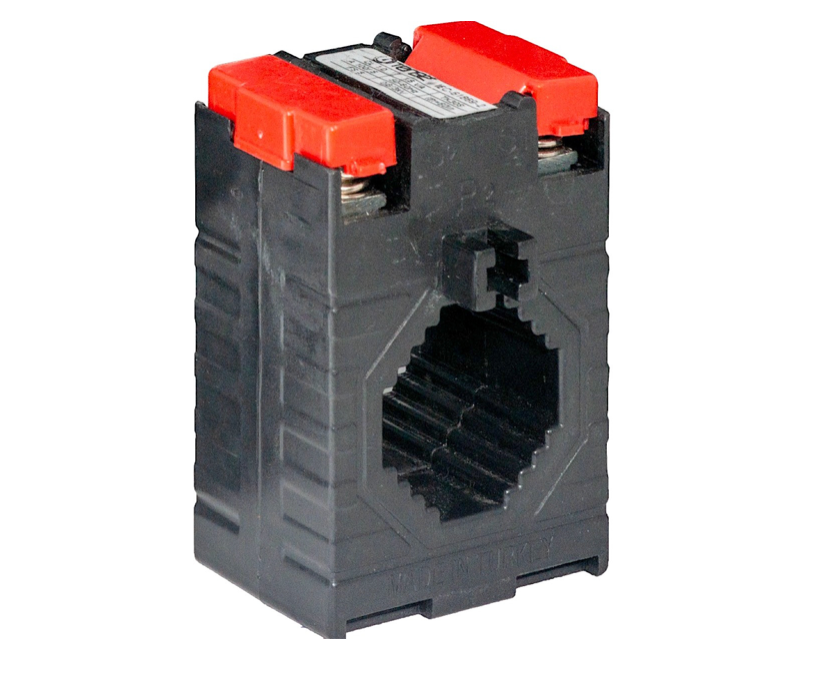

TENSE TK30S - Áramváltó

Termékleírás

A TENSE TK30S (100/5) áramváltó arra szolgál, hogy az elektromos áramkör teljesítményrészéből származó nagy áramot szabványosított szekunder árammá alakítsa, amely alkalmas mérő-, ellenőrző és védőberendezésekhez.

Kisfeszültségű berendezésekben közvetett váltakozóáram-mérésre használják, és interfészként szolgál a teljesítményáramkör és a mérőberendezések, például az árammérők, teljesítménymérők, felügyeleti modulok vagy védőrelék között.

Az átmenő magos kialakítás lehetővé teszi a vezetőtörés nélküli telepítést - a kábel egyszerűen átcsúszik az ablakon. Ez biztosítja a gyors, biztonságos és gazdaságos telepítést.

Legfontosabb jellemzők

• Pontos mérések a 0,5 pontossági osztálynak köszönhetően - stabil átvitel és minimális veszteségek.

• Egyszerű telepítés - kompakt kialakítás, korlátozott helyen is telepíthető, széleskörű alkalmazás.

• Nagy szigetelési ellenállás - 3 kV / 1 perc vizsgálati feszültség.

• Széles hőmérséklet-tartomány: -25 °C-tól +85 °C-ig.

• Univerzális felhasználás - alkalmas kapcsolóberendezésekhez, ipari rendszerekhez, energetikai alkalmazásokhoz és mérőrendszerekhez.

• Kompatibilis az IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414szabványokkal.

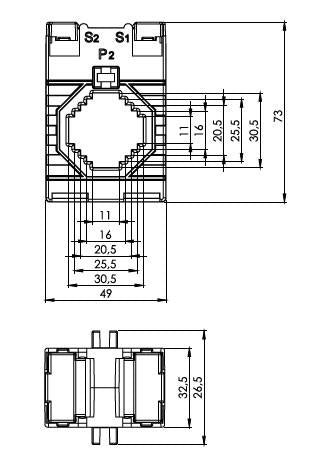

Műszaki adatok

Felhasználás

• Elektromos kapcsolótáblák és szekrények

• Ipari automatizálási és vezérlőrendszerek

• Kisfeszültségű erőművek és elosztórendszerek

• Terhelésfelügyeleti és berendezésvédelmi rendszerek

• Motorvezérlő panelek (MCC)

• Energiamérő és mérnöki rendszerek

Tervezés és anyagok

Az áramváltó burkolata önkioltó, hőálló műanyagból készül, nagy mechanikai szilárdsággal.

A transzformátor magja alacsony veszteségű ferromágneses ötvözetből készült, amely stabil és pontos átvitelt biztosít még változó terhelés esetén is.

A szekunder tekercscsatlakozók védőburkolattal vannak ellátva a csatlakoztatás biztonságának növelése érdekében.
A megfelelő telepítés minimalizálja a rövidzárlat vagy a meghibásodás kockázatát.
