HT-310 TENSE hőmérséklet- és páratartalom-szabályozó

Termékleírás

Relé hőmérséklet- és páratartalomszabályozáshoz. A páratartalom- és hőmérsékletszabályozó külön kimenetekkel, hiszterézis beállítással rendelkezik, és süllyesztett beépítésre készült. A készülék méretei: 72 × 36 × 100 mm.

Ez a vezérlő alkalmas légkondicionáló berendezések, fűtési rendszerek, párátlanítás, fűtés és egyéb olyan folyamatok vezérlésére, ahol a hőmérsékletet és a páratartalmat kell mérni és szabályozni.

Főbb jellemzők

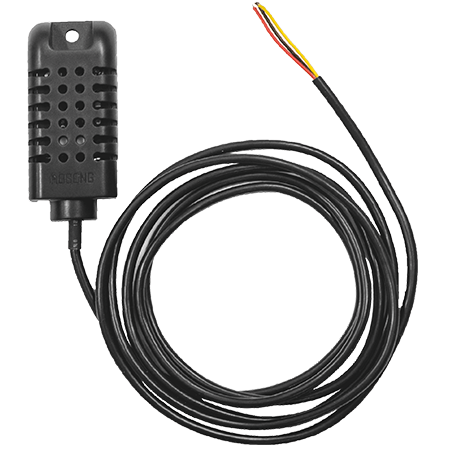

• Érzékelő típusa: NT-310 (közös a hőmérséklethez és a páratartalomhoz)

• Hőmérséklet-mérési tartomány: -19,9 °C ... +80,0 °C; 1 °C-os lépésközzel

• Páratartalom-mérési tartomány: 5% ... 95%; 1. lépés

• Vezérlési elv: ON-OFF

• Kimenetek:

  • 2A ellenállásos terhelés a hőmérséklethez: °C OUT: kapcsoló vezérlőérintkező, 2A ellenállásos terhelés a hőmérséklethez.

  • %RH OUT: normál esetben kikapcsolt érintkező, 2A ellenállású terhelés a páratartalomra.

• Működési módok:

  • Hőmérséklet: hűtés/fűtés

  • Páratartalom: párátlanítás/párásítás

• Hiszterézis: Külön állítható a hőmérséklethez és a páratartalomhoz

• ALARM: Választható abszolút, relatív hőmérséklet vagy érzékelőhiba között

• ON/OFF késleltetés: hűtési üzemmódhoz (pl. kompresszorok)

• Fix offset: a hőmérséklethez vagy a páratartalomhoz állítható az érzékelő vezetékhosszának változtatásakor

• Jelszóvédelem: a beállított paraméterek biztonsága

• Memória: nem felejtő EEPROM memória a beállítások tárolásához

• Csatlakozás: egyszerű le- és felcsatlakozás a vezérelt eszközhöz gyorscsatlakozók segítségével

• Tápellátás: 100-240 V, 50-60 Hz

Használat:

A vezérlő használható:

• Hygrostat / higrométer / páratartalommérő / sűrűségmérő (higrométer)

• Termosztát / termikus relé

• Relé a páratartalom szintjének és a levegő hőmérsékletének méréséhez

Biztonsági figyelmeztetés

• A hőmérséklet-érzékelő csatlakoztatásakor tartsa be a polaritást, a helytelen csatlakoztatás az érzékelő sérüléséhez vagy a vezérlő helytelen működéséhez vezethet.

• A szabályozó tápegységhez való csatlakoztatásakor használjon 250 mA / 250 V-os biztosítékot és megfelelő keresztmetszetű kábeleket.

• Tartsa be az elektromos biztonsági szabályokat.

• Használjon árnyékolt, sodrott páros földelt vezetéket a jelérintkezésekhez. A kábeleket a távvezetékektől, kontaktoroktól és elektromágneses terektől távol helyezze el.

• Fontos: A készüléket -20...+55 °C hőmérsékletű környezetbe kell telepíteni, különben a műanyag ház deformálódhat, és a vezérlő meghibásodhat.
