Szabályozó egyfázisú szivattyúhoz 30A-ig

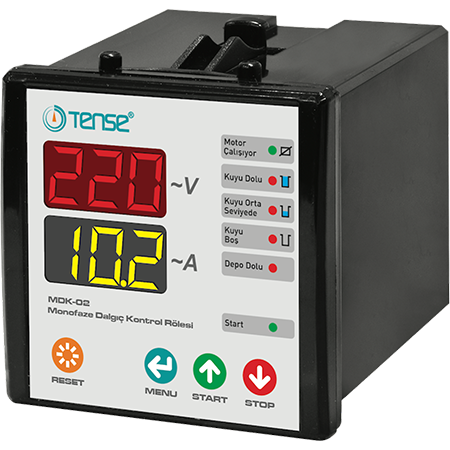

Egyfázisú búvárszivattyú-vezérlő, 140 V-280 V AC, 60 A, Tense

Cikkszám: MDK-02

Az elektródák (folyadékszint-érzékelők) nem tartozék.

Ezt a szabályozót úgy tervezték, hogy megvédje a búvárfúrószivattyúkat a működés közben fellépő számos lehetséges problémától, mint például a feszültség- és áramlökések, a fúrólyukban vagy kútban lévő víz hiánya és a szivattyú túlterhelése. A beépített funkciók lehetővé teszik továbbá a tározó töltöttségi szintjének felügyeletét, vészhelyzetekre időbeli késleltetések beállítását és a túlfeszültségek szabályozását.

A vezérlő működési elve.

Kérjük, a készülék csatlakoztatása előtt olvassa el a "Fontos!" részt. Csatlakoztassa az érzékelőket és az áramváltót a készülékhez a kapcsolási rajznak megfelelően (1. ábra), majd csatlakoztassa a tápegységet. Ellenőrizze, hogy a gyárilag beállított paraméterek megfelelnek-e a szivattyú működési paramétereinek. Szükség esetén a következő paraméterek módosíthatók:

(P1) - maximálisan megengedett feszültségérték

(P2) - maximálisan megengedett áramérték

(P3) - legkisebb megengedett feszültségérték

(P4) - legkisebb megengedett áramérték

(P5) - hibajelzési késleltetés

(P6) - automatikus visszaállítási idő az áramerősségi hiba után

(P7) - az indítási időintervallum áramkoefficiensének (szorzója) értéke.

(P8) - indítási intervallum ideje

(P9) - az áramhiba automatikus visszaállításainak száma, amelyek után a készülék vészhelyzeti üzemmódba lép és kezelői beavatkozást igényel.

(P10) - felső érzékelő válaszkésleltetési idő (hosszabb idő - a szivattyú kevesebbszer kapcsol be - meghosszabbítja a szivattyú élettartamát).

A készülék az áramellátáshoz való első csatlakoztatás után 4 másodpercet vár, majd elemzi a hálózati paramétereket és a beállított paramétereknek való megfelelésüket, valamint elemzi, hogy van-e víz a kútban. Ellenőrzi, hogy van-e elegendő hely a kútban lévő tárolótartályban, és ha a vezérlő "START" üzemmódban van (az alsó zöld jelző világít) (világít), a vezérlőérintkezők bekapcsolnak, és a felső zöld "szivattyú" jelző világít. A kijelzőn megjelenik az aktuális feszültség- és áramérték.

Ebbe az üzemmódba való belépéshez nyomja meg a START gombot.

Ebbe az üzemmódba való belépéshez nyomja meg a STOP gombot. Ebben az üzemmódban a készülék nem végez semmilyen szabályozást és nem indítja el a szivattyút.

Paraméterbeállítások:

Nyomja meg a MENU gombot a paraméterbeállítási menübe való belépéshez. Az első paraméteroldalra (P1) kerül. A felső kijelzőn a paraméter száma, az alsó kijelzőn pedig az adott paraméter értéke látható. A paraméterértékeket a FEL és a LENYÍL gombok megnyomásával módosíthatja. Ezután nyomja meg a MENU gombot a kiválasztott érték mentéséhez, vagy a RESET gombot a menüből való kilépéshez. Vegye figyelembe, hogy a RESET gomb megnyomásával a kijelzőn megjelenő paraméterérték nem kerül elmentésre, de a korábbi paraméterek módosításai elmentésre kerülnek. Ha 50 másodpercig nem nyomja meg a gombot, a készülék a kijelzőn megjelenő paraméterérték mentése nélkül lép ki a menüből.

Fontos!!! Kérjük, olvassa el ezt a részt a készülék csatlakoztatása előtt:

- A búvárszivattyú vezérlőegységet a termék adatlapján található kapcsolási rajznak megfelelően kell csatlakoztatni.

- Győződjön meg arról, hogy a szivattyú által szivattyúzandó folyadék nem gyúlékony vagy robbanásveszélyes.

- Két szintérzékelővel ellátott rendszer használata esetén a felső és a középső érzékelő bemeneteit kell csatlakoztatni.

- A vezérlő telepítési helyén a hőmérsékletnek 0 °C fölött kell lennie.

- Soha ne kapcsoljon feszültséget a vezérlő bemeneteire az úszókapcsoló csatlakoztatásához.

- Ügyeljen arra, hogy a szivattyútest földelve legyen, különben a szivattyúvezérlő károsodhat.

Műszaki információk:

Működési feszültség: 140-280 VAC.

Frekvencia: 50 Hz

Áramtartomány: 0,5-60 A

Teljesítményfogyasztás: <4 W

Érzékenység folyadékokkal szemben: <50 kOhm

Védelmi osztály: IP40

Működési hőmérséklet-tartomány: -5 °C- +55 °C

Kábelkeresztmetszet: max. 1,5 mm2

Súly: 0,325 kg

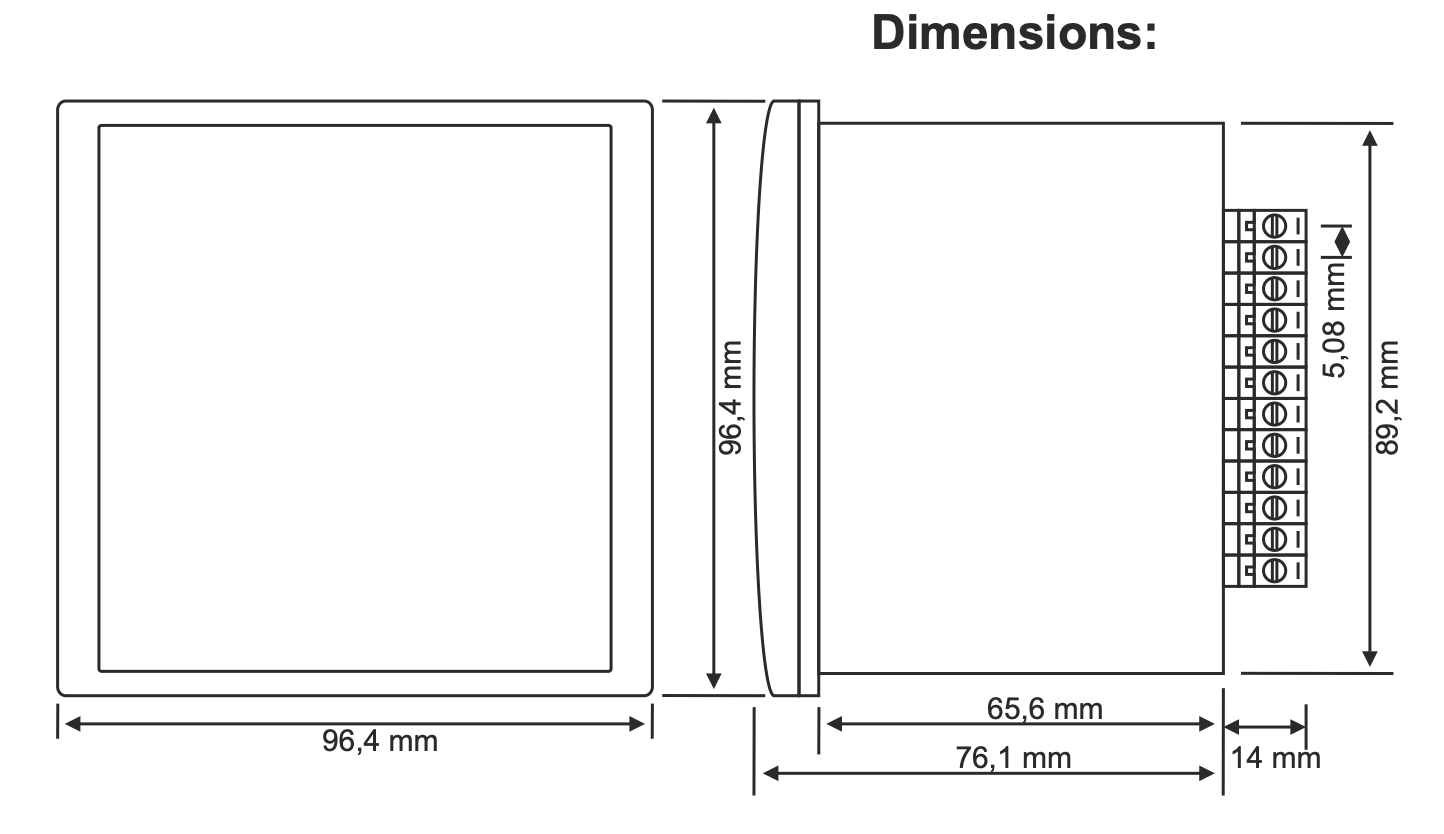

Beépítési nyílás: 91 x 91
