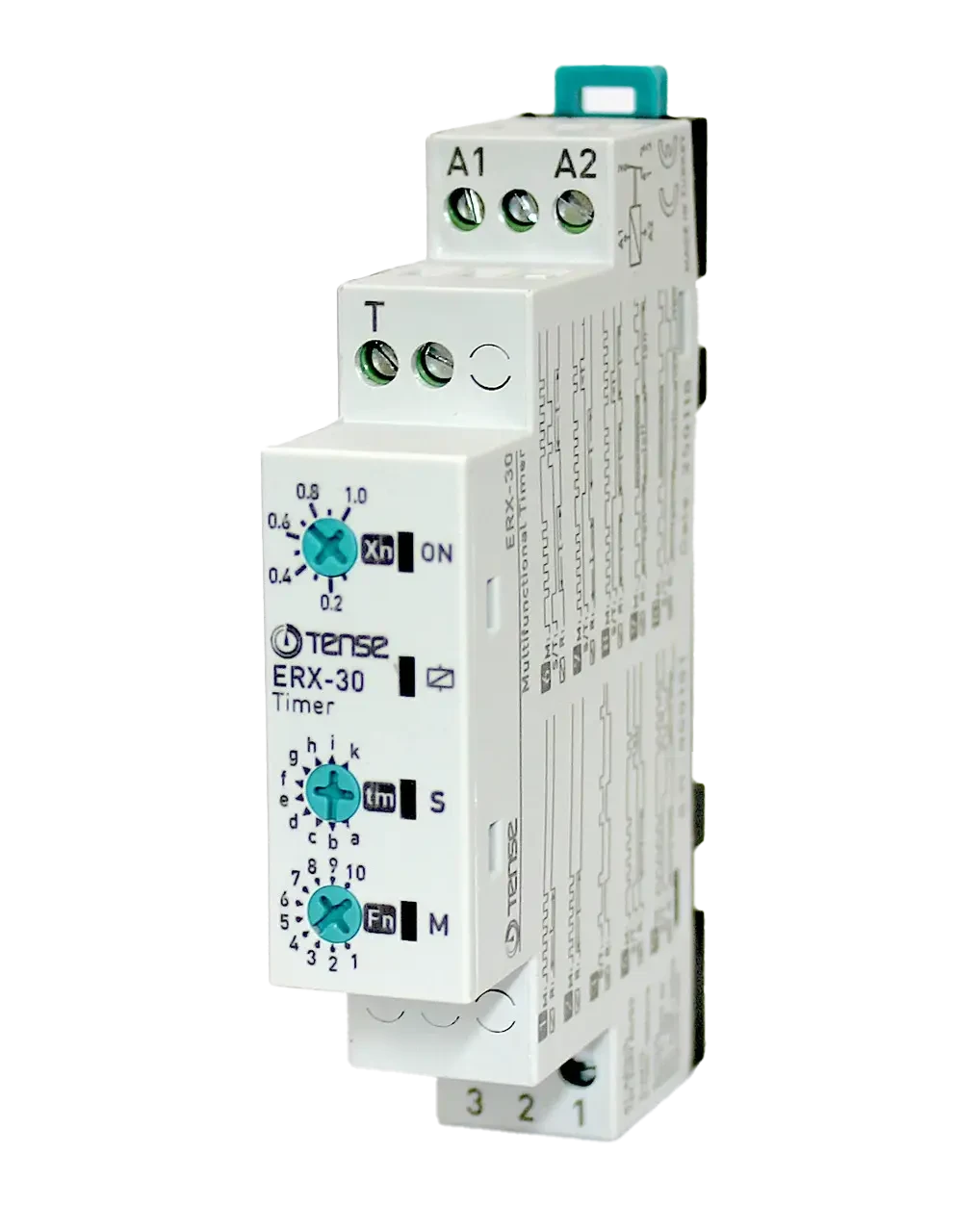

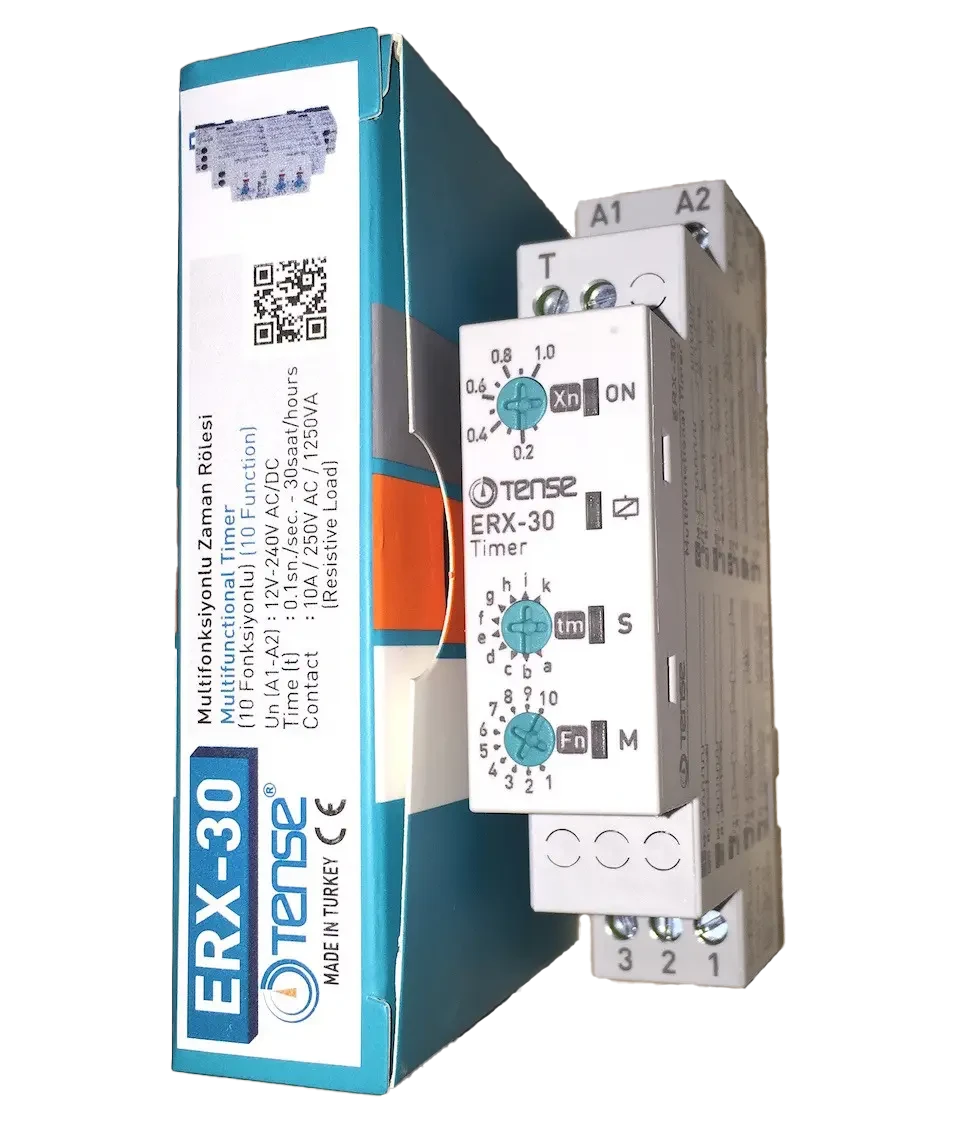

ERX-30 multifunkciós időrelé (10 funkció) - 12...240 V AC/DC, 1 kapcsolóérintkező

Termékleírás

Az ERX-30 multifunkciós időrelé egy univerzális vezérlőelem késleltetéshez, kapcsoláshoz, impulzusvezérléshez és periodikus folyamatokhoz az automatizálásban. Akár 10 időzítési funkciót kínál az ipari és háztartási alkalmazások legtöbb feladatának lefedésére.

Alkalmas a következőkhöz:

• Automatizálási rendszerek a termelésben (kávé/magpörkölés, csomagolósorok, termikus folyamatok),

• szellőzés (WC-k, fürdőszobák), fűtés, légkondicionálás vezérlése,

• világítás (lépcsőházak, táblák, kirakatok),

• mosógépek és háztartási készülékek folyamatidőzítése,

• ablakok nyitása/zárása, csappantyúk, légkondicionálás,

• motorok és kis hajtások vezérlése.

A fő előnye az univerzális 12-240 VAC/DC tápegység, amely lehetővé teszi, hogy a relé sok különböző típust helyettesítsen egy készülékben.

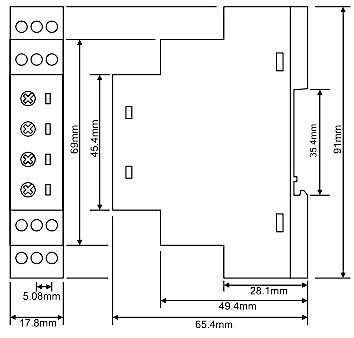

A szerelés a szabványos 35 mm-es DIN-sínre való.

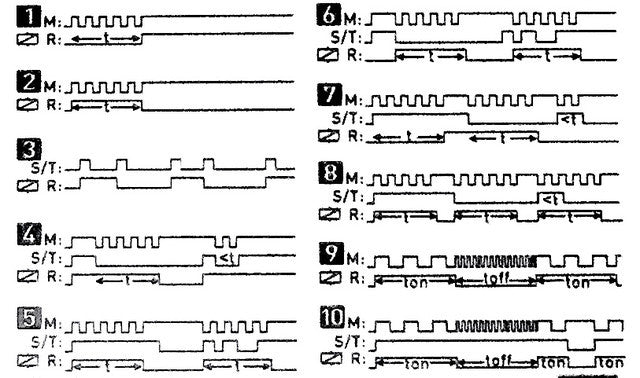

Beépített időfunkciók (10 funkció)

A relé a következő üzemmódokat támogatja, 12 / 24 / 48 / 110 / 230 V AC/DC feszültségen használható:

1. Bisztabil relé

2. Késleltetett indítás (Delay ON)

3. Késleltetett visszatérés (Delay OFF)

4. Villogó - indítás szünettel

5. Késleltetett indítás kapcsolás után + késleltetett visszatérés (ON/OFF késleltetés kombináció)

6. Villogó indítása impulzussal

7. Késleltetett indítás kapcsolás után és késleltetett visszatérés kapcsolás után (ON/OFF DELAY)

8. Impulzusgenerátor

9. Egyetlen impulzus a vezérlőbemenet kikapcsolása után (Single Shot - csökkenő él)

10. Egyszeri impulzus a vezérlőbemenet átkapcsolása után (Single Shot - emelkedő él)

Gyakorlati alkalmazás

A relé számos alkalmazásban használható, például:

• Háztartási ventilátorok vezérlése (WC, fürdőszoba),

• lépcsőházi világítás vezérlése,

• fűtés vagy szellőzés időintervallumokban történő bekapcsolása,

• reklámvilágító táblák ciklikus vezérlése,

• érintkezőkapcsoló (debounce) a vezérlőjeleknél,

• folyamatszabályozás az élelmiszeriparban (húsfőzés, sütés),

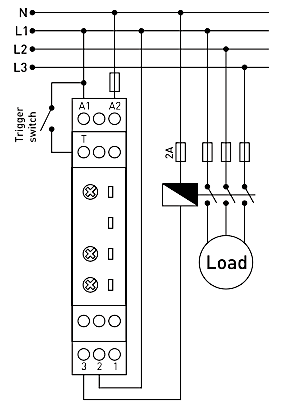

• szivattyúk, motorok és hajtások vezérlése,

• ablakok, csappantyúk, szelepek automatikus nyitása/zárása,

• készülékek és gyártósorok vezérlése.

A berendezés előnyei

• Univerzális tápellátás: 12-240 V AC/DC

• Akár 10 működési mód

• 1 kapcsolóérintkező

• Alkalmas ipari és háztartási alkalmazásokhoz

• Egyszerű DIN-sínre szerelés

• Teljesen helyettesíti a piacon kapható drágább modellek közül sokat

• Megbízható működés és széles körű kompatibilitás

A drágább analógok helyettesítője

Az ERX-30 multifunkciós relé teljes mértékben helyettesítheti ezeket a modelleket:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
