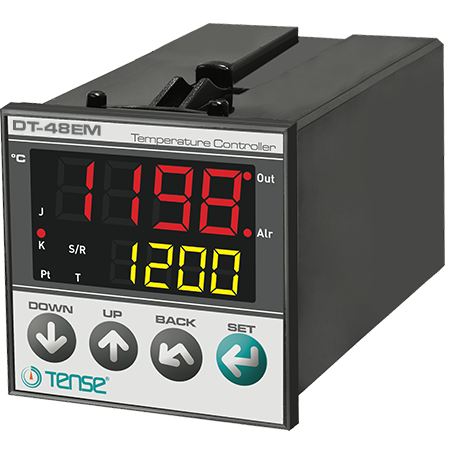

Részletes leírás - Panel hőmérséklet-szabályozó DT48-EM, PID & On/Off

Termékleírás

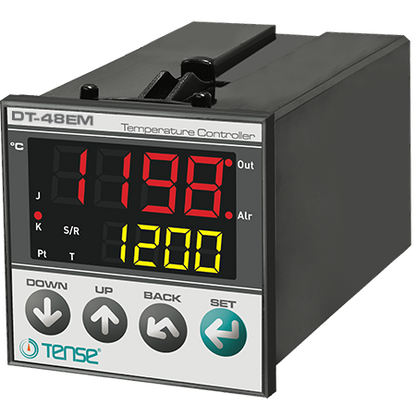

A DT48-EM panelhőmérséklet-szabályozó egy univerzális bemenettel rendelkező, fűtéshez tervezett egycsatornás szabályozó. Támogatja a Pt100 ellenállásérzékelőt és a J, K, T, R, S hőelemeket.
Két soros, jól olvasható kijelzővel rendelkezik:

• Felső piros vonal - 9 mm-es számjegyek

• Alsó sárga vonal - 7 mm-es számjegyek

A szabályozó nem alkalmas hűtésszabályozásra.

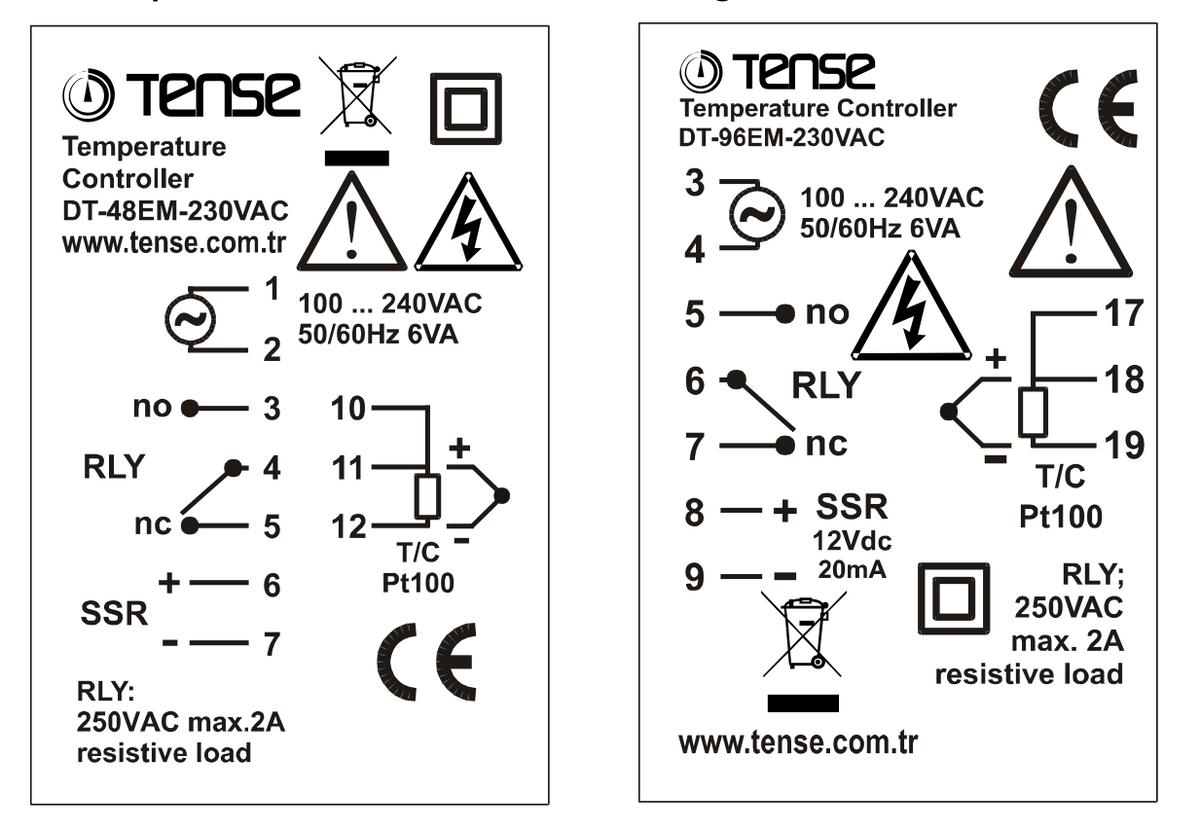

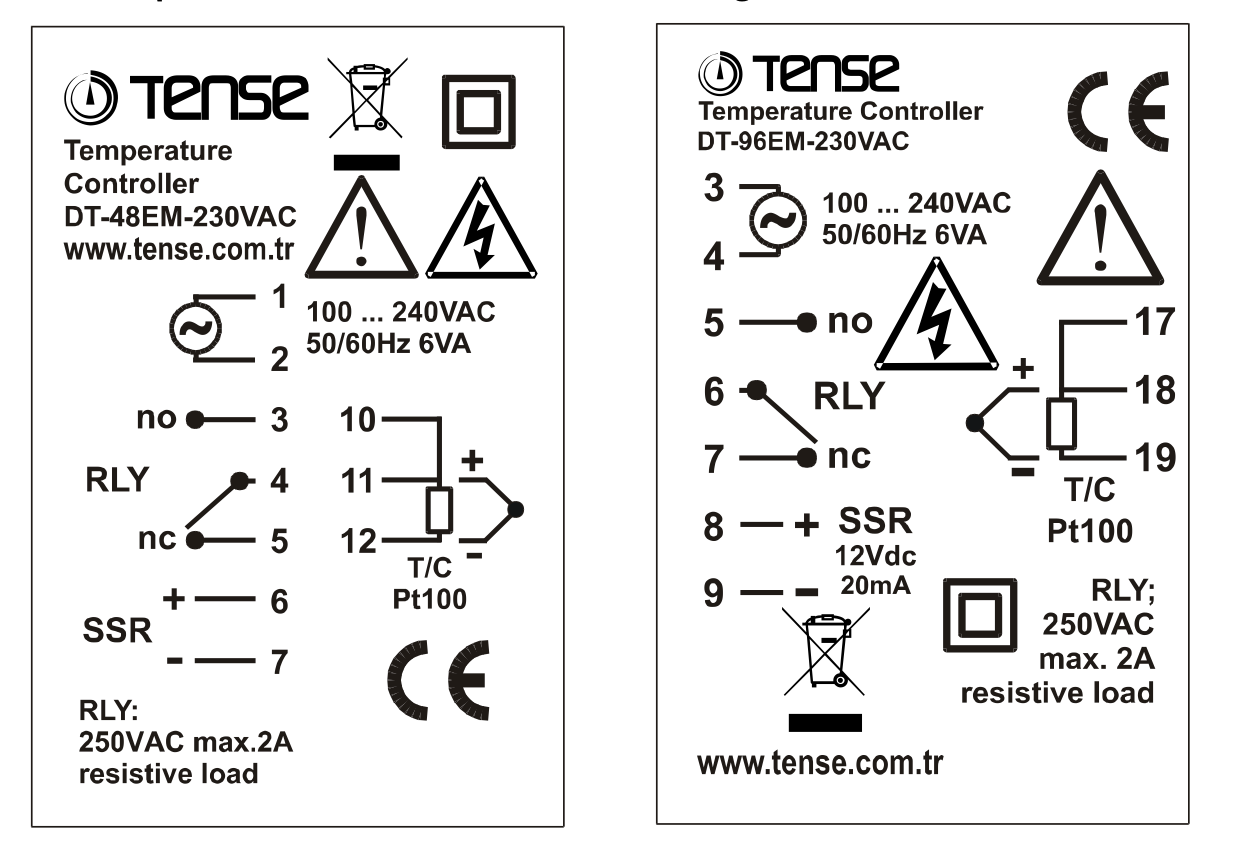

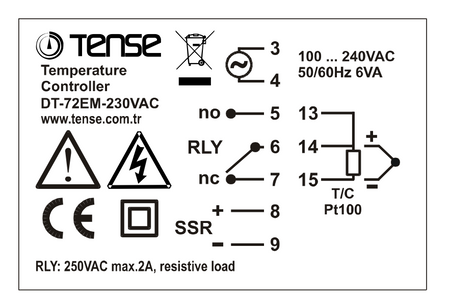

Kimenetek

• SPDT relé 2A / 250 VAC ellenállásos terheléshez

• Digitális kimenet 12 VDC / 20 mA max. SSR reléhez

Mechanikai paraméterek

• Méretek: 48 × 48 × 90 mm

• Szerelőnyílás: 46 × 46 mm

• Tápellátás: 230 VAC

Tipikus alkalmazások

Hőmérséklet-szabályozás az iparban:

• Könnyűipari gépek és berendezések

• Élelmiszer-feldolgozó üzemek

• termikus folyamatok

• kis kemencék

• technológiai egységek automatizálása

A vezérlő funkciói és jellemzői

• PID hőmérséklet-szabályozó

• A PID paraméterek automatikus beállítása

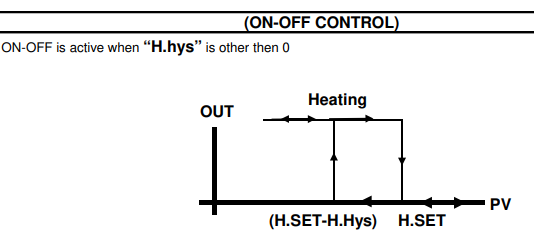

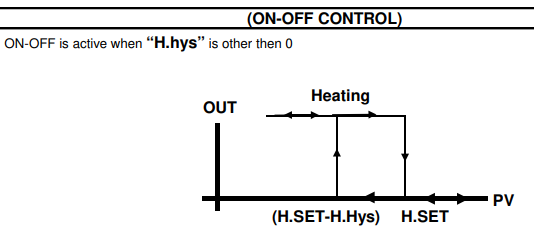

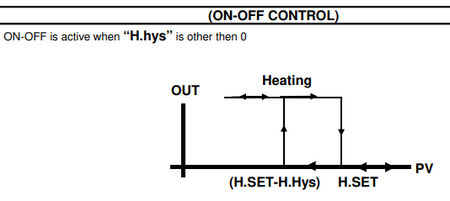

• Választható szabályozási típus: P, PI, PD, PID, ON/OFF

• Rámpa bekapcsolási mód

• Anti-windup funkció PID/PI esetén

• Állítható felső és alsó SET-határértékek

• Sv (kívánt) és Pv (tényleges) értékek egyidejű megjelenítése

• Hidegcsatlakozási kompenzáció (T/C)

• Vezetékellenállás-kompenzáció (Pt100)

• Lineáris átalakítás a °C/mV és °C/Ohm táblázatok szerint

• Offset funkció az értékek eltolásához a teljes tartományban

• A beállítások jelszavas védelme

• Nagy mérési pontosság

• EEPROM memória a beállítások tárolásához

• Könnyű csatlakoztatás az 5.08-as dugaszolható csatlakozóknak köszönhetően

• 230 VAC tápegység

Telepítési ajánlások

Rendeléskor ajánlott a beszerzés:

• TK hőmérséklet-érzékelő

• 2 db 2A áramkör-megszakító a bemeneti és kimeneti csatornák védelmére.

Mérési skála a DT48-EM TENSE-hez
