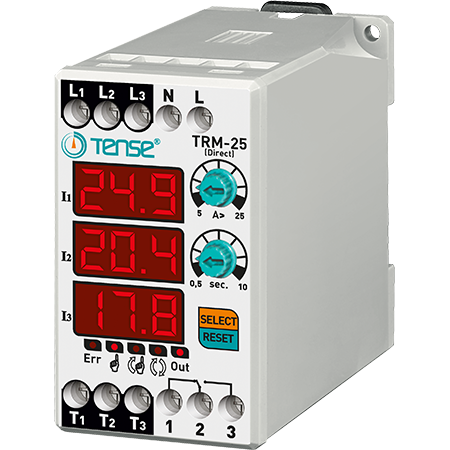

Közvetlen digitális túláram relé 3×3 számjegyű LED kijelzővel TRM-25

Közvetlen digitális terhelési relé 3×3 számjegyű LED kijelzővel, 3 fázisú, időzítővel, 0,1-25 A tartományban, gyártó TENSE (Törökország)

A digitális termikus relék a nagy áram által okozott terhelések károsodásának megelőzésére és ellenőrzésére szolgálnak.

- 0,1-25 A (állítható túláram érték)
- 50%-os fix áram aszimmetria
- Állítható hibakésleltetési idő
- Működési mód: állítható (automatikus, félautomata, kézi)
- Belső áramváltók.

A készülék alkalmazása és működési elve

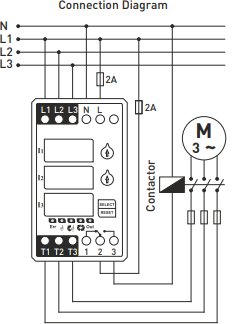

Csatlakoztassa a készüléket a kapcsolási rajznak megfelelően. Ha a csatlakoztatás befejeződött, kapcsolja be a tápellátást. A bekapcsolás után a kijelzőn 5 másodpercig a beállított értékek jelennek meg.

- Az "A>" szabályozóval állítsa be a túláram értékét. A beállított érték a bal oldali kijelzőn jelenik meg.
- A "t" vezérlővel állítsa be a késleltetési időt. A beállított érték szintén a bal oldali kijelzőn jelenik meg.

A készülék bekapcsolásakor a relé bekapcsol, a kimeneti érintkező a 3. csatlakozóra kapcsol, és az OUT jelzőfény kigyullad. Ha az áram meghaladja a beállított túláram értéket (A>), a készülék elkezdi visszaszámolni a késleltetési időt, és az ERR jelzőfény kigyullad. Az idő letelte után a relé kikapcsol, az érintkező az 1. kapocsra kapcsol, és az OUT jelző kialszik.

A TRM-12sorozatú elektronikus áramrelét úgy tervezték, hogy a maximálisan megengedett áram túllépésekor automatikusan lekapcsolja a készülékeket, programozható kioldási tartomány, kioldási idő és visszatérési idő beállításával.
A "működési" állapotba való visszatérésnek 3 módja is van - KÉZELES, FÉL-AUTOMATIKUS, AUTOMATIKUS.

Visszaállítási módok:

- Kézi üzemmód: Túláram hiba után a készüléket a Reset gomb megnyomásával kell visszaállítani. Ebben az üzemmódban a megfelelő LED világít.
- Félautomata üzemmód: A készülék túláram hiba esetén háromszor automatikusan visszaállítja a rendszert, majd újabb hiba esetén megvárja a kézi visszaállítást. Ebben az üzemmódban a megfelelő LED villog.
- Automatikus üzemmód: A készülék automatikusan visszaállítja a rendszert minden alkalommal, amikor túláram hiba lép fel. Ebben az üzemmódban a megfelelő LED villog.

Megjegyzés: Az üzemmód megváltoztatásához tartsa lenyomva a SELECT gombot 10 másodpercig. Az üzemmód megváltoztatásakor a megfelelő LED fénye kigyullad.

Aszimmetria 50% (fix)

Ha a legnagyobb és a legkisebb fázisáram közötti különbség meghaladja az 50%-ot, a készülék 2 másodpercen belül aszimmetriahiba üzemmódba lép.
(A motor működése során ez megakadályozza a rendszer károsodását egyetlen fázis meghibásodása esetén.)

Aszimmetriahiba során:
- A hibát okozó két fázis kijelzőcsoportja villog, és az ERR jelzőfény világít.
- Ha az áram 2 A-nál kisebb, a készülék nem ellenőrzi az aszimmetriát.
- Az aszimmetriahiba üzemmódból való visszatéréshez a készüléket manuálisan vissza kell állítani.

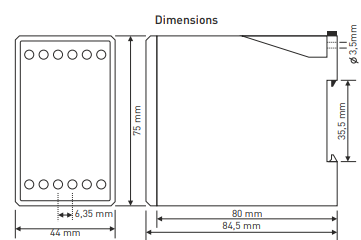

Műszaki paraméterek

- Működési feszültség: 150-260 VAC
- Működési frekvencia: 50/60 Hz
- Teljesítményfelvétel: < 6 VA
- Üzemi hőmérséklet: -20 °C és +55 °C között
- Kijelző: 3×3 számjegy, 5 LED
- Túláram-beállítás (A>): 0,1-25 A
- Késleltetési idő: 0,1-20 s
- Csatlakozás típusa: bilincses csatlakozás
- Érintkezők: 5 A / 250 V AC (aktív terhelés)
- Vezetékátmérő: 2,5 mm²
- Súly: max. 250 g
- Szerelés: DIN-sínre
- Működési magasság: < 2000 m

Megjegyzés: A TRM-50, TRM-100, TRM-200 és TRM-300 csak a mellékelt áramváltókkal használható.

A TRM-400 a TRM-400-hoz mellékelt 400/5 áramváltóval használható.

Alapvető
