Időzítő / Időkésleltetett be/ki relé / One Shot relé

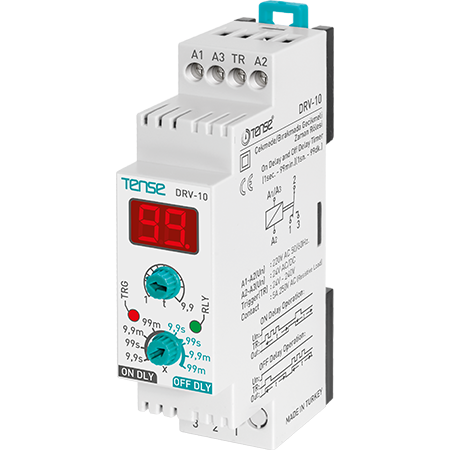

DRV-10 digitális időrelé be/ki késleltetéssel, kijelzővel és vezérlőjelzéssel

A DRV-10 digitális időrelé egy univerzális eszköz elektromos berendezések idővezérelt vezérlésére. Lehetővé teszi a bekapcsolási késleltetés vagy kikapcsolási késleltetés beállítását 99 percig terjedő tartományban. A relét a TR bemeneten lévő vezérlőjel indítja, és alkalmas háztartási, kereskedelmi és ipari alkalmazásokhoz, ahol pontos időzítésre van szükség.

A relé világos digitális kijelzővel, LED-es állapotjelzéssel és univerzális 230 V AC/DC vagy 24 V AC/VDC tápegységgel rendelkezik. Keskeny kialakításának köszönhetően csak minimális helyet foglal a rackben.

Funkciók és jellemzők

Digitális kijelző
Lehetővé teszi a visszaszámlálás egyszerű beállítását és ellenőrzését. A kiválasztott üzemmódtól függően másodpercben vagy percben mutatja az időt.

Két üzemmód - Bekapcsolási késleltetés és Kikapcsolási késleltetés
A relé a készülék bekapcsolásának vagy kikapcsolásának késleltetésére használható egy vezérlőjel alapján.

Kapcsolás a TR bemeneten keresztül
Az időzítési funkciókat a TR (TRG) bemeneten lévő jel emelkedő éle aktiválja.

LED-jelzés
Két LED jelzi a tápellátás állapotát és a relétekercs állapotát.

Univerzális tápegység
- 230 V AC/DC (A1-A2 csatlakozók)
- 24 V AC/VDC (A2-A3 csatlakozók)

Egyszerű DIN-sínre szerelés
A kompakt kialakítás (23 mm széles) lehetővé teszi a kis szekrényekben való elhelyezést is. IP20 védettség.

Műszaki paraméterek

• Időtartomány: 1 s - 99 perc

• Érintkező: 1× kapcsoló NO/NC, 5 A / 250 V AC

• LED kijelzés: tápellátás, relétekercs

• Tápegység:
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Szerelés: 35 mm-es DIN-sín

• Védettség: IP20

• Méretek: 90 × 23 × 58 mm

Alkalmazás

A relé alkalmas:

• ventilátorok késleltetett kapcsolása (WC, fürdőszoba), világítás

• motorindítás vezérlése

• kontaktorok késleltetett kapcsolása

• idővezérelt folyamatok háztartási és ipari alkalmazásokban

Jeladáskor az időzítés a kiválasztott üzemmódnak megfelelően aktiválódik. A visszaszámlálás a kijelzőn látható.

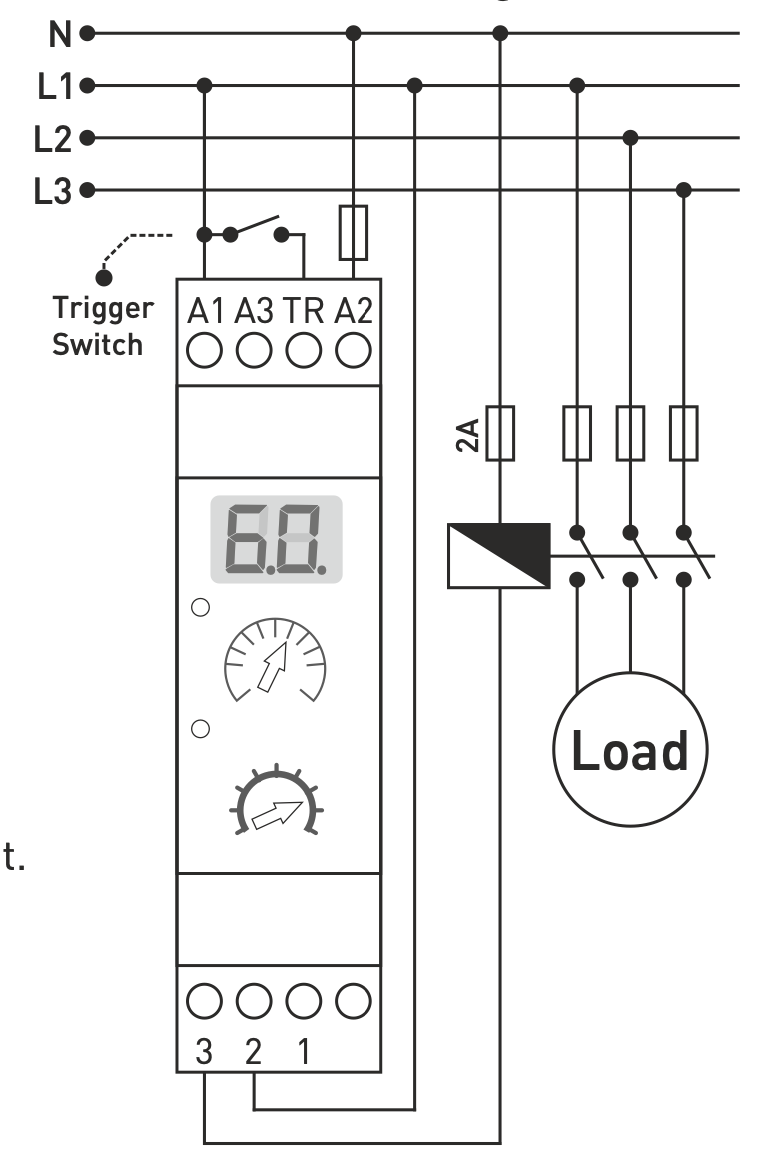

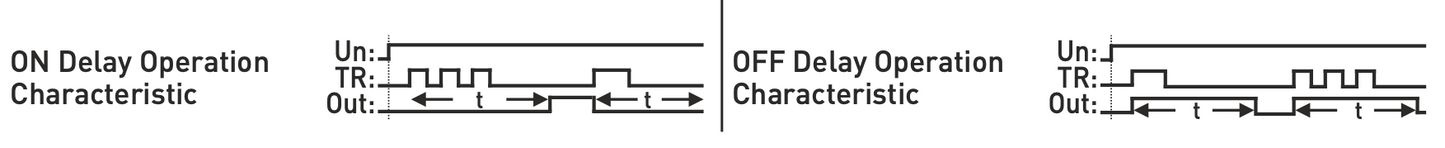

A működés leírása

ON Delay - késleltetett bekapcsolás

• A TR bemeneten lévő jel emelkedő éle után a beállított idő visszaszámlálása elindul.

• Az idő letelte után a relé NO érintkezője bekapcsol.

• A relé a TRG bemeneten lévő jel következő emelkedő éléig bekapcsolva marad.

• A kijelzőn megjelenik a bekapcsolásig tartó visszaszámlálás.

Kikapcsolási késleltetés

• A jel emelkedő éle után a relé azonnal bekapcsol.

• A relé az időzítő által beállított ideig bekapcsolt állapotban marad.

• A kijelző a kioldásig tartó visszaszámlálást mutatja.
