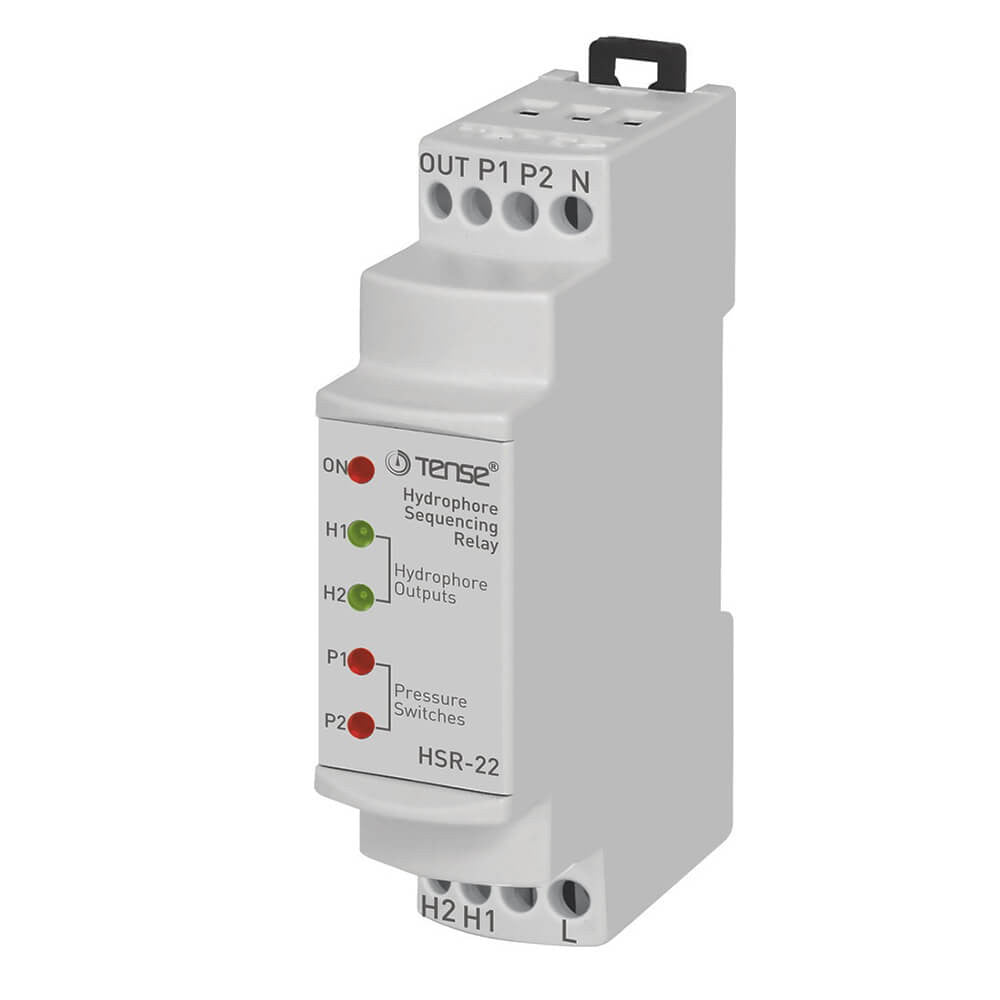

Hidrofor szekvencia relé

Általános információk

A hidrofor-eltolódási reléket a következőkre tervezték

hogy szükség esetén elinduljanak és egyidejűleg működjenek.

A készülék használata és működési elve

A hidroforok sorrendje a következő: (H1) - (H2) - (H3) és (H1-H2) -.

(H2-H3) - (H1-H3). A hidrofonokat azonos számmal aktiválja,

ahol a kapcsolók zárva vannak, és "t" időtartamig üzemben tartja őket. A "t" idő leteltével a következő hidrofor vagy hidroforcsoport aktiválódik és

t így folytatódik. A hidrofonokat ugyanannál a számnál kikapcsolja,

ahol a kapcsolók nyitva vannak.

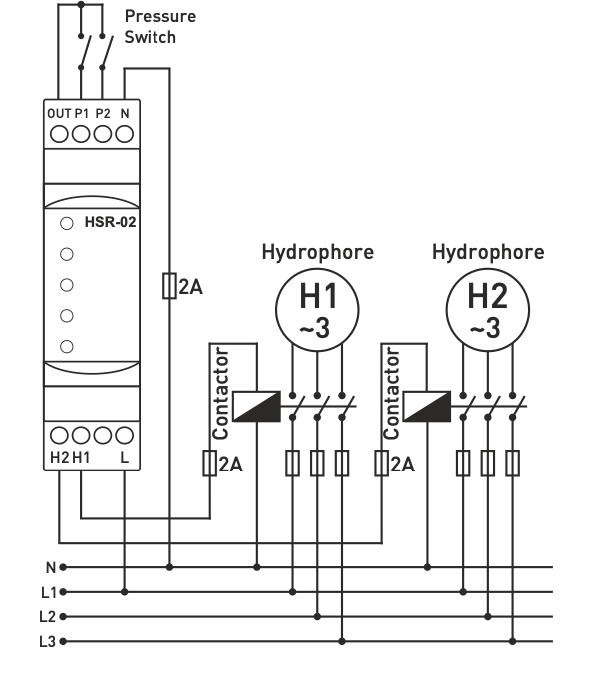

Megjegyzés: Ne csatlakoztasson áramot a be- és kimenetekhez (P1, P2, P3).

A nyomáskapcsolóhoz.

Karbantartás

Kapcsolja ki a készüléket, és húzza ki a csatlakozókból. Tisztítsa meg a készülék kúpját egy tamponnal. Ne használjon olyan vezetékeket vagy vegyszereket, amelyekkel

károsíthatják a készüléket. A tisztítás után győződjön meg arról, hogy a készülék működik.

Figyelmeztetés

A készüléket a használati utasításnak megfelelően használja.

Ne használja a készüléket párás környezetben.

A szerelvény tartalmaz egy kapcsolót és egy megszakítót.

A kapcsolót és a megszakítót a berendezés közelében helyezze el úgy, hogy a kezelő könnyen elérje őket.

Jelölje meg a kapcsolót és a megszakítót, mint

kioldó csatlakozót a berendezéshez.

Műszaki specifikációk:

Működési feszültség (Un).....: 150-250V AC

Működési frekvencia.......: 50/60 Hz.

Működési teljesítmény..............: <6VA

Működési hőmérséklet....: -20°C.... +55°C

Idő(t)......................: 10 perc

Kijelző......................: HSR-02=5 x LED, HSR-03=7 x LED

Csatlakozás típusa............: Csatlakozás: bilincses csatlakozás

Érintkező.....................: 3A/250V AC (ellenállásos terhelés)

Hidrofonok száma........: 2 (HSR-02) és 3 (HSR-03)

Kábelátmérő..............: 1,5 mm² (HSR-02), 2,5 mm² (HSR-03)

Súly..........................: Max. 220 g.

Szerelés..........................: Függőleges panelre vagy DIN-sínre szerelés.
