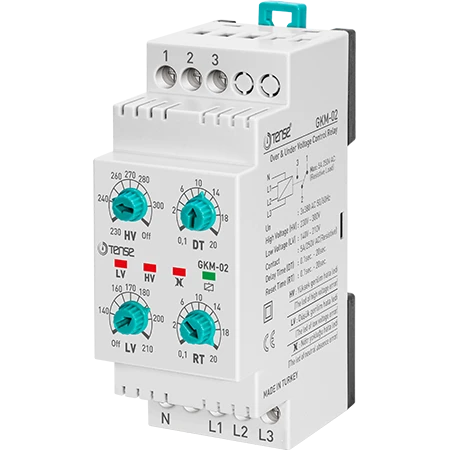

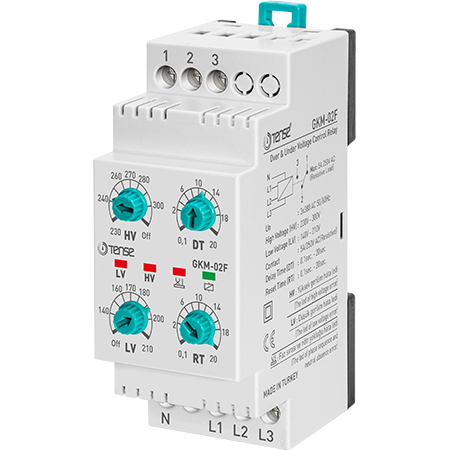

Háromfázisú relé feszültségfelügyelethez - GKM-02F (TENSE)

Túlfeszültség/alulfeszültség felügyelet - Fázissorrend - Nulla jelenlét ellenőrzése - 5A kimenet - 140-300 VAC

A TENSE GKM-02F háromfázisú felügyeleti reléjét a háromfázisú fogyasztók védelmére tervezték az elektromos hálózat veszélyes állapoteltéréseitől. A készülék az alul- és túlfeszültséget, fázisvesztést, helytelen fázissorrendet és a nullavezető meghibásodását figyeli.
Hiba észlelésekor a relé azonnal megszakítja a kimeneti érintkezőt, így védve a csatlakoztatott berendezéseket.

Főbb jellemzők

• Túlfeszültség (HV) felügyelet:
  - reagál a beállított szint túllépésére bármelyik fázisban
  - beállítási tartomány: 230-300 VAC

• Alulfeszültség-felügyelet (LV):
  - bármelyik fázisban fellépő feszültségesésre reagál
  - beállítási tartomány: 140-210 V AC

• Állítható válaszidő (DT):
  - késleltetett válasz a hibaállapotra
  - tartomány: 0,1 s - 20 s

• Automatikus visszaállítási - visszatérési idő (RT):
  - bekapcsolási késleltetés a feszültség normalizálása után
  - tartomány: 0,1 s - 20 s

• Fázissorrend- és fázisjelenlét-ellenőrzés
  - védelem a hibás fázissorrenddel szemben
  - fáziskimaradás-érzékelés

• A nullavezető (N) jelenlétének felügyelete
  - védelem az N vezető hálózaton belüli kiesése ellen
  - kikapcsolás, ha a tápfeszültség 88 V AC alá csökken.

• Hiszterézis 3%
  - korlátozza a nem kívánt gyors kapcsolást feszültségingadozáskor.

• Optikai jelzés
  - LED kijelzők az állapot és a hiba típusára vonatkozóan

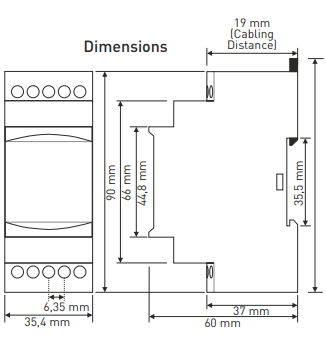

• Kompakt kialakítás, DIN sínre szerelhető

• Kimeneti érintkező:
  - NO + NC, száraz érintkező
  - 5 A terhelés

Alkalmazás

A relét olyan eszközök védelmére tervezték, mint például:

• háromfázisú motorok

• kompresszorok

• szivattyúk

• légkondicionáló egységek

• általános ipari és háztartási fogyasztók

Véd a következők ellen:

• Túlfeszültség

• alulfeszültség

• fáziskimaradás

• helytelen fázissorrend

• a nullavezető elvesztése

FONTOS FIGYELMEZTETÉS

A relé NEM szabályozza a feszültséget!
Csak a terhelés leválasztására szolgál a hálózat veszélyes állapotai során, nem pedig a feszültség stabilizálására vagy kompenzálására.
