Háromfázisú felügyeleti/védelmi relé figyeli a fázis/aszimmetria/feszültség hibát

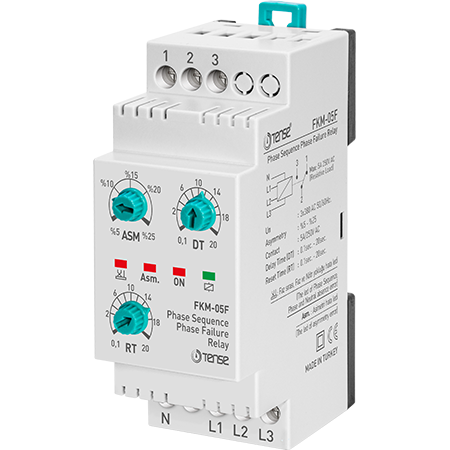

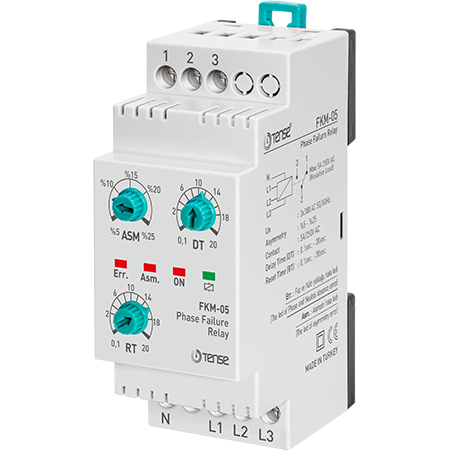

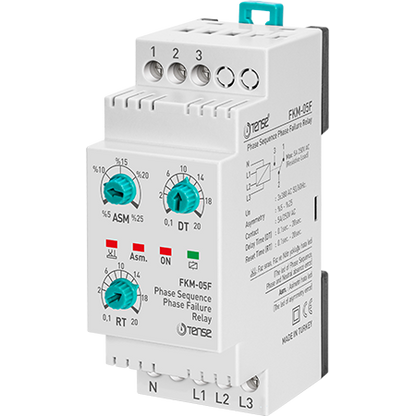

FKM-05/05F mikroprocesszoros relé vezérléshez és fázissorrendhez, háromfázisú elektromos motor védelmére, 5 A, 140-300 V AC, 5-25 % aszimmetria, semleges nélkül - TENSE

Az aszimmetria-beállítással ellátott fázisvédő relé a hálózati feszültség aszimmetriaváltozására érzékeny háromfázisú motorok védelmére szolgál.
A készülék fázisok közötti feszültségtartománya: 140-300 V.

Működési elv és beállítás

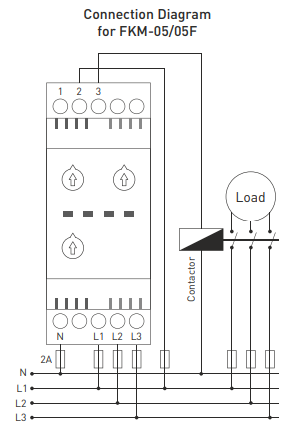

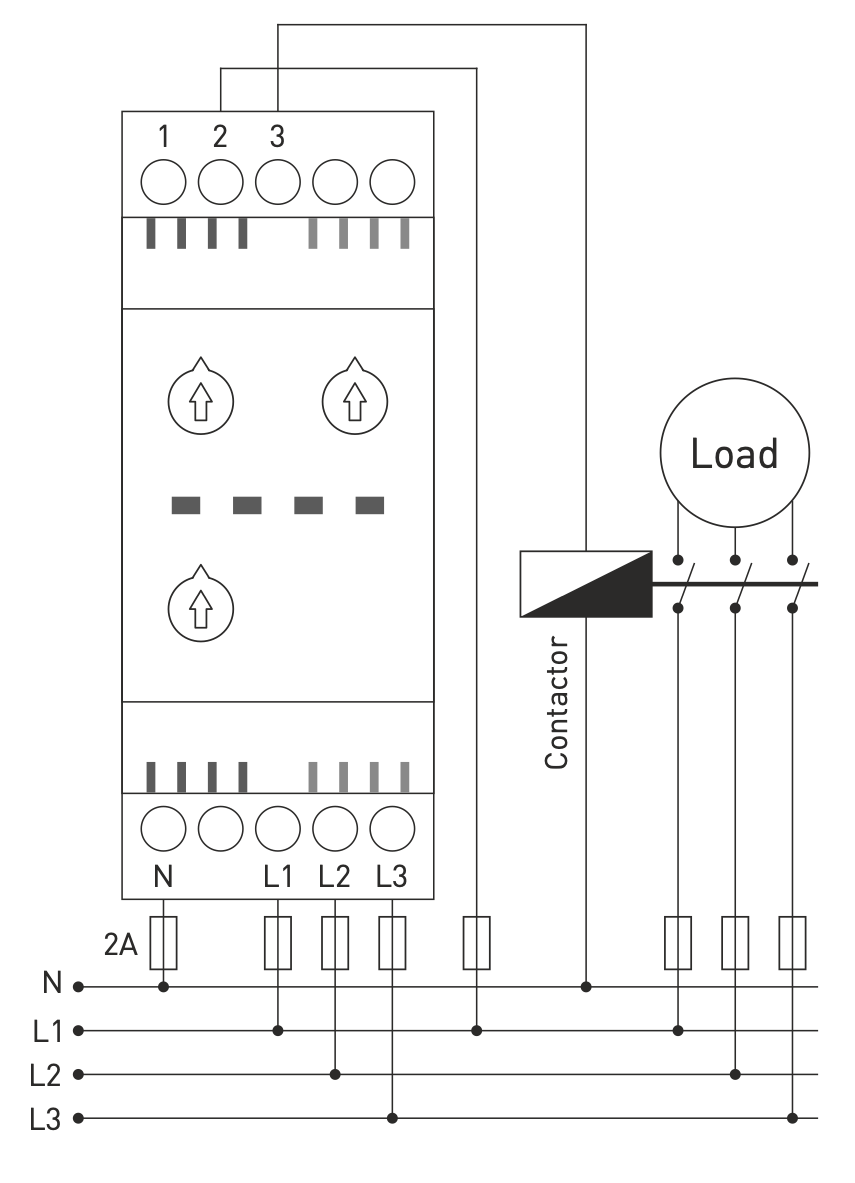

A relét az ábrának megfelelően csatlakoztassa, és a terhelőfeszültség üzemi értékeinek megfelelően állítsa be az aszimmetria paramétereit, a hibakésleltetést és a visszaállítási időt.
Üzemi állapotban, a beállított aszimmetriának megfelelő normál feszültségértékeknél a relé aktív, és a jelző LED világít.

A fázissorrenddel rendelkező modellek esetében biztosítani kell a helyes fázissorrendet.

Ha az aszimmetria meghaladja a beállított értéket, az aszimmetria hibajelző (Asm.) világít, és a relé a beállított késleltetés (DT) után lekapcsol.
Amikor a feszültség visszatér a normál értékekre, a relé megvárja a visszaállítási időt (RT), és folytatja a működést.

Az aszimmetria kiszámításának képlete

Aszimmetria = ((maximális feszültség - minimális feszültség) / maximális feszültség) × 100

Példa:
((245 - 200) / 245) × 100 = 18,3 %.

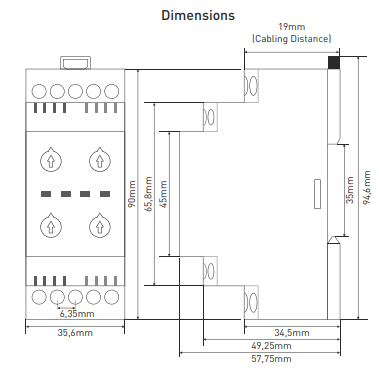

Műszaki paraméterek

• Működési feszültség: 3×380 V AC, 50/60 Hz

• Névleges segédfeszültség: 220 V AC, 50/60 Hz (FKM-05 / 05F)

• Aszimmetria-tartomány: 5-25 %

• Késleltetési idő (DT): 0,1-20 s

• Visszaállítási idő (RT): 0,1-20 s

• Teljesítményfelvétel: < 6 VA

• Üzemi hőmérséklet: -20 °C és +55 °C között

• Jelzés: 4 LED

• Szerelés: DIN sínre

• Súly: 0,210 kg

• Kapcsolóérintkező: 5 A / 250 V AC (ellenállásos terhelés)

• Munkamagasság: 2000 m-ig

• Vezeték keresztmetszete: 2,5 mm²
