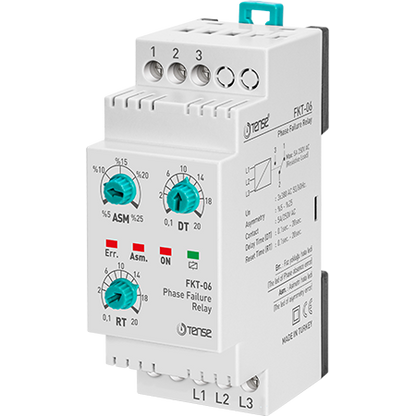

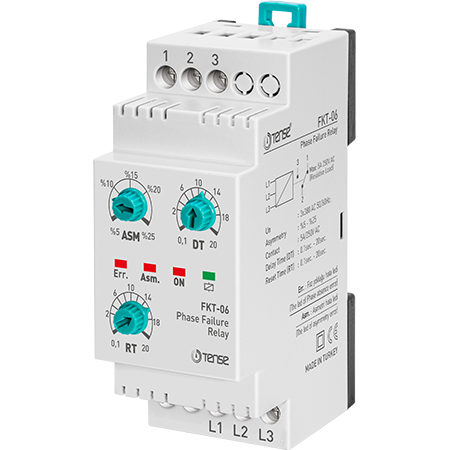

Fázisvédelmi relé semleges vezető nélkül - aszimmetria- és fázissorrend-szabályozással

A fázisvédő relét háromfázisú motorok és más, feszültségváltozásokra érzékeny berendezések védelmére tervezték. A fázisaszimmetria ellenőrzésével, a fáziskiesés-ellenőrzéssel és - kiválasztott modellek esetén - a helyes fázissorrend-ellenőrzéssel még instabil hálózatban is biztosítja a biztonságos működést.

A készülék nullavezető nélkül működik, ami lehetővé teszi az ipari elosztórendszerekbe való egyszerű beépítést.
Fázisfeszültség-ellenőrzési tartomány: 240-500 V AC.

Alkalmazás és működési elv

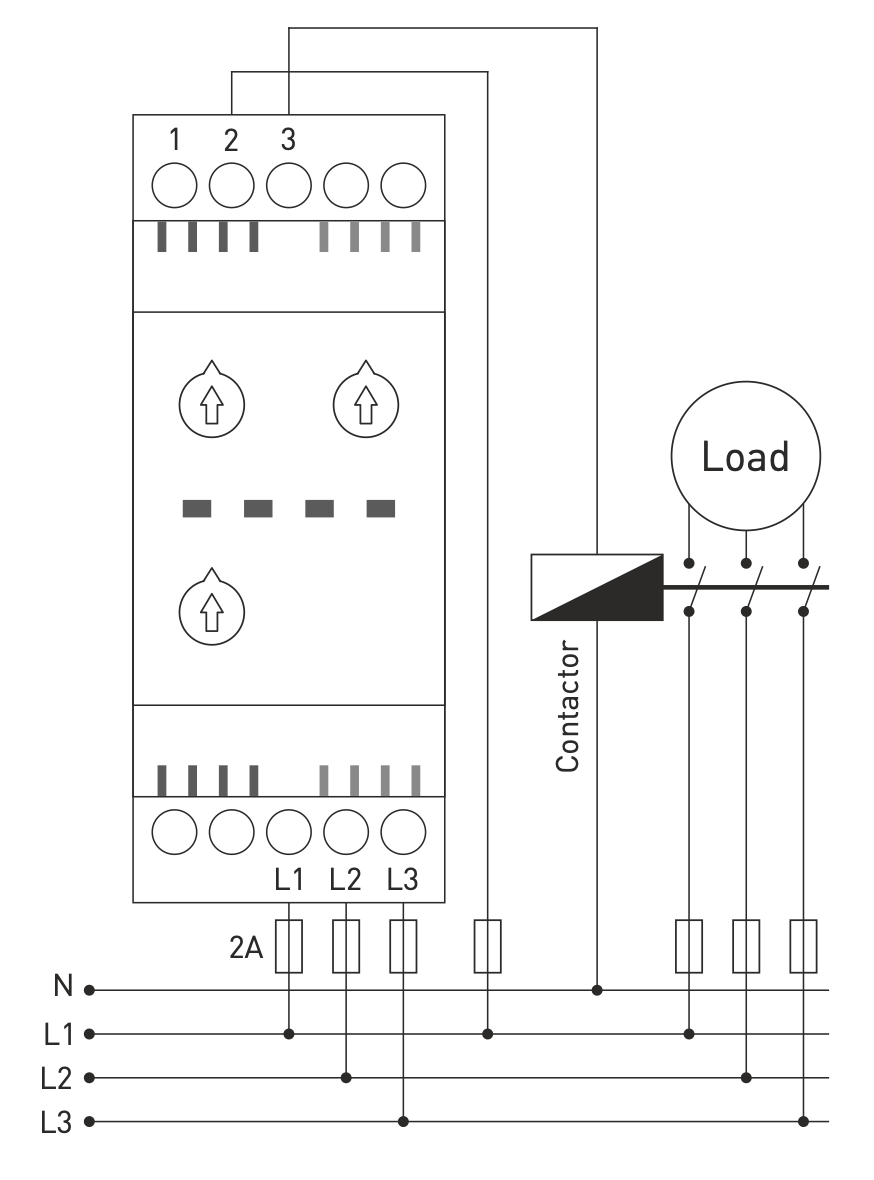

1. Csatlakoztassa a relét a mellékelt ábra szerint.

2. Készlet:

   • Megengedett aszimmetriaérték (%)

   • hibakésleltetés (DT)

   • visszaállítási idő (RT)

3. Ha a feszültség a normál tartományon belül van, és az aszimmetria nem haladja meg a beállított határértéket, a relé bekapcsol, és a RELÉ lámpa világít.

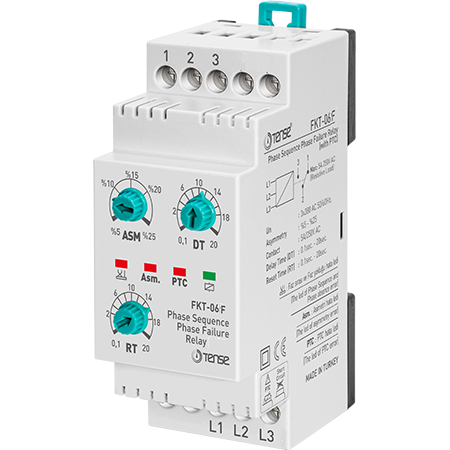

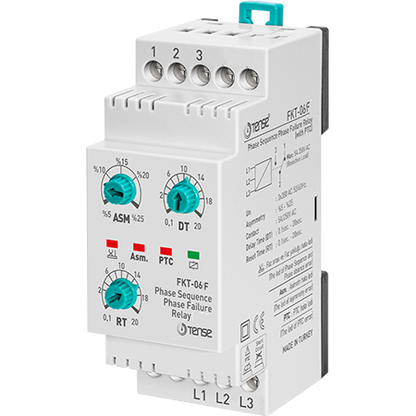

4. A fázissorrend-szabályozással rendelkező változatoknál az L1-L2-L3 sorrendnek is helyesnek kell lennie.

5. Ha bármelyik fázis feszültsége meghaladja az aszimmetria határértékét, az ASM. (aszimmetria) jelzőfény kigyullad, és a relé a DT késleltetés után kiesik.

6. Miután a feszültség visszatér a normális értékre, az RT visszaállítási idő visszaszámlálódik. Ezután a hiba kialszik, és a relé újra aktiválódik.

Aszimmetria számítás

Az aszimmetria meghatározására a következő képletet kell használni:

Aszimmetria = ((maximális feszültség - minimális feszültség) / maximális feszültség) × 100%.

Példa:
((245 V - 200 V) / 245 V) × 100 = 18,3%.

Ezt az értéket a csatlakoztatott terhelés típusának megfelelően kell beállítani.
