Háromfázisú felügyeleti/védelmi relé a fáziskimaradás/azym/túlfeszültség ellenőrzésére

A fázisvédő relék arra szolgálnak, hogy megvédjék a pontos üzemi feszültségértékekkel és fázisfordító funkciókkal rendelkező berendezéseket a hálózati feszültség és a motor hőmérséklete miatt fellépő hibáktól.

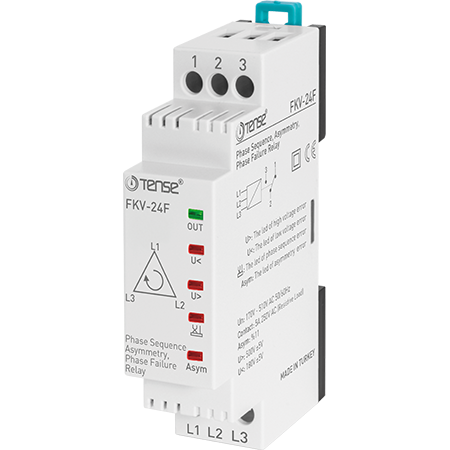

Az FKV-24F állandó 11%-os aszimmetriával rendelkezik. A készülék 180 és 500 VAC közötti feszültségen működhet.

Az aszimmetria a feszültségértékek közötti különbséget jelenti. Különösen háromfázisú terhelések, például motorok esetén a nagyfeszültségű tekercs nagy áramot, az alacsony feszültségű tekercs pedig alacsony feszültséget fogyaszt. Ezért kiegyensúlyozatlanul működnek, és a tekercsek idővel károsodnak.

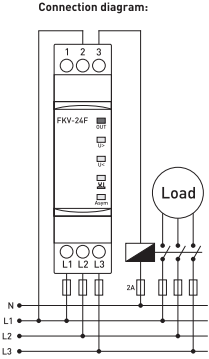

A készülék bekapcsolásakor a kontaktor 1 (NC) és 2 (COM) érintkezői zárva vannak, a 2 (COM) és 3 (NO) érintkezők pedig nyitva. Ha a feszültségértékek a normál tartományon belül vannak, a relében lévő LED (OUT) világít; a kontaktor 1 (NC) és 2 (COM) érintkezők nyitva vannak, a kontaktor 2 (COM) és 3 (NO) érintkezők zárva vannak.

Ha a feszültségértékek közötti különbség meghaladja a 11%-ot, a relé LED-je kb. 1 másodperc múlva kialszik, és az 1. (NC) és 2. (COM) kontaktor érintkezői bekapcsolódnak, a 2. (COM) és 3. (NO) kontaktor érintkezői pedig kikapcsolódnak. Ha a feszültségértékek közötti különbség 5 V-tal csökken, a relé LED-je kigyullad, az 1. (NC) és a 2. (COM) kontaktor érintkezői kikapcsolnak, a 2. (COM) és a 3. (NO) kontaktor érintkezői pedig bekapcsolnak.

Ha a fázissorrend helyes, a relé LED-je világít; az 1. (NC) és 2. (COM) kontaktor érintkezők leválasztódnak, a 2. (COM) és 3. (NO) kontaktor érintkezői pedig bekapcsolódnak. Ha a fázissorrend nem megfelelő, a relé LED világít, a relé LED kialszik, és a kontaktor 1 (NC) és 2 (COM) érintkezői feszültség alá kerülnek, a kontaktor 2 (COM) és 3 (NO) érintkezői pedig feszültségmentesítettek.

Ha a feszültség értéke meghaladja a nagyfeszültségi beállítási értéket, akkor a nagyfeszültségi hibát jelző LED (U>) világít. Ha a feszültség értéke 2 másodpercen belül nem csökken a normál érték alá, a készülék nagyfeszültségű hibát jelez. Ebben a helyzetben a relé LED-je kialszik, az 1. (NC) és a 2. (COM) kontaktor érintkezői zárva vannak, a 2. (COM) és a 3. (NO) kontaktor érintkezői pedig nyitva vannak. Amikor a feszültség értéke 5 V-tal a nagyfeszültségi beállítási pont alá csökken, a nagyfeszültségi hibát jelző LED kialszik, és a készülék elkezdi visszaszámolni a hibakésleltetési időt (t). A hibavárakozási idő letelte után a relé LED világít, az 1. (NC) és 2. (COM) kontaktorérintkezők nyitva vannak, a 2. (COM) és 3. (NO) kontaktorérintkezők pedig zárva vannak.

Ha a feszültségértékek az alacsony feszültség beállítási pont alá esnek, akkor az alacsony feszültség hibát jelző LED (U<) világít. Ha a feszültségértékek a hibakésleltetési idő alatt nem emelkednek normál értékre, akkor a készülék alacsony feszültségű hibát jelez. Ebben az állásban a relé LED-je kialszik, a kontaktor 1 (NC) és 2 (COM) érintkezői zárva vannak, a kontaktor 2 (COM) és 3 (NO) érintkezői pedig ki vannak kapcsolva. Ha a feszültség értéke 5 V-tal meghaladja az alacsony feszültség beállítási értékét, az alacsony feszültség hibát jelző LED kialszik, és a készülék elkezdi visszaszámolni a hibakésleltetési időt (t). A hibakésleltetési idő leteltével a relé LED-je kigyullad, az 1. (NC) és a 2. (COM) kontaktor érintkezői megszakadnak, a 2. (COM) és a 3. (NO) kontaktor érintkezői pedig bezáródnak.

Főbb jellemzők:

Működési feszültség (Un): 3x380 VAC

Működési frekvencia: 50/60 Hz.

Üzemi teljesítmény: <4 VA

Üzemi hőmérséklet: -20 °C és 55 °C között.

Alacsony feszültség: 180 VAC (fix)

Nagyfeszültség: 500 VAC (fix)

Aszimmetria: ~%11 (fix)

Nincs nullavezető: igen

Jelzés: 5 LED

Érintkező: 5A / 250 VAC aktív terhelés

Kábelátmérő: 2,5 mm2

Súly: <110 g.

DIN sínre szerelhető.
