Háromfázisú felügyeleti relé PTC vezérléssel fáziskioldás/aszimmetria/sorozat

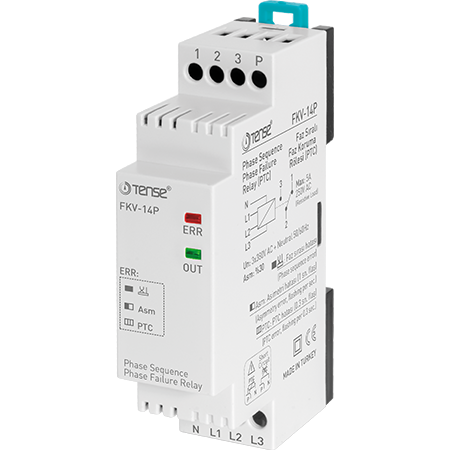

Háromfázisú relé fázisvezérléshez, kioldásvédelemmel és tekercshőmérséklet-szabályozással, TENSE - FKV-14P

Termékleírás

Az FKV-14P háromfázisú fázisvezérlő relét háromfázisú villamos motorok és berendezések védelmére tervezték az elektromos hálózat kritikus hibáival szemben. Átfogó ellenőrzést biztosít a fázisok jelenlétére, a fáziskimaradásra, a fáziszavarásra, az aszimmetriára (fix 40%), a fázisok téves szekvenciájára és a motor tekercselésének túlzott hőmérsékletére. Semleges vezetővel van felszerelve és DIN-sínre történő felszerelésre tervezték.

Fő funkciók

• Ellenőrzi mindhárom fázis jelenlétét

• Fáziskimaradás elleni védelem

• A fázishibák (elakadás) felismerése

• Fix feszültségaszimmetria-ellenőrzés 40%

• Hibás fázissorrend elleni védelem

• A motortekercselés hőmérsékletének ellenőrzése

• Optikai állapotjelzés (LED OUT)

• A működés automatikus helyreállítása, ha a paraméterek visszatérnek a megengedett tartományba

Működési elv

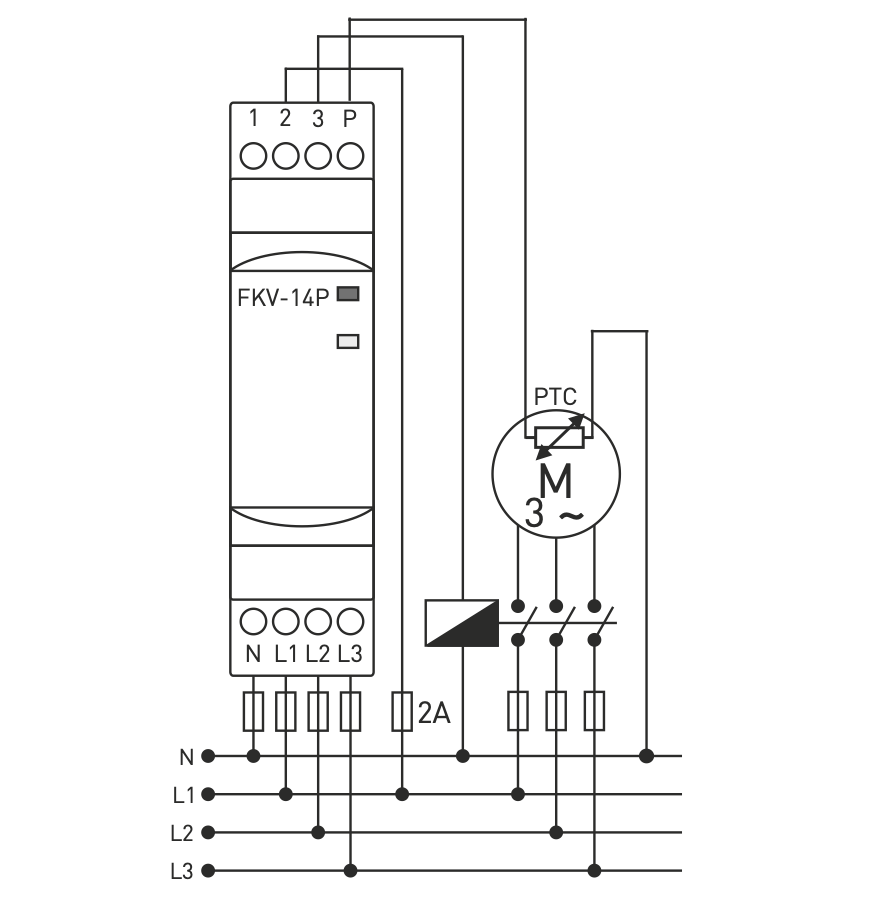

• Normál működés: ha mindhárom hálózati feszültség jelen van, a fázissorrend helyes és a tekercselés hőmérséklete nem haladja meg a határértékeket, a relé bekapcsol (a 15-18. érintkezők zárva vannak) és a LED OUT világít.

• Feszültséghiba vagy aszimmetria: Ha bármelyik fázis feszültsége több mint 40%-kal eltér, a 15-18 érintkezők kinyílnak, és a 15-16 érintkezők feszültség alá kerülnek; a OUT LED kialszik.

• Fázissorrend hiba: a relé az érintkezők kinyitásával és az OUT LED kialvásával reagál.

• Tekercselési hőmérséklet túllépése: A relé lekapcsolja a kimenetet, amíg a hőmérséklet vissza nem tér a megengedett határértékekre.

• Működés helyreállítása: A relé automatikusan visszatér a működési állapotba, miután a paraméterek normalizálódtak.

Műszaki specifikációk

• Készüléktípus: Fázisfigyelő relé

• Fázisok száma: 3 + N

• Aszimmetria: 40% (fix)

• A tekercselés hőmérsékletvédelme: Igen

• Kimeneti érintkezők: 15-18 (üzemben zárva), 15-16 (hiba esetén zárva)

• Jelzés: LED OUT

• Szerelés: DIN-sín

• Gyártó: TENSE (Törökország)

Előnyök

• Átfogó motor- és vezetékvédelem

• Stabil működés a rögzített 40%-os aszimmetriának köszönhetően

• Könnyű szerelés DIN-sínre

• Automatikus működés-visszaállítás kezelői beavatkozás nélkül

• Megbízható védelem zord ipari körülmények között is

Tipikus alkalmazások

• Háromfázisú villanymotorok

• Ipari szivattyúrendszerek

• Kompresszorok

• Ventilátorok

• Feszültségsorrendre és -minőségre érzékeny gépek
