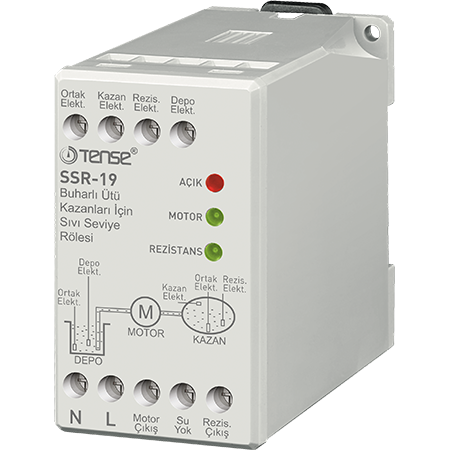

Folyadékszint relé gőzkazánokhoz (kút vagy tartály)
Nem sikerült betölteni az átvétel elérhetőségét
|

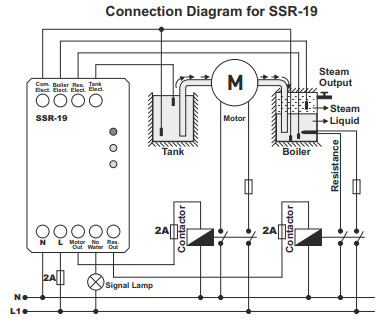

A kazán vízszintjének szabályozására szolgáló relé két kondenzációs vízfűtő rendszerben (gőzfejlesztő) van felszerelve, amelyekben van egy olyan vezérlő, amely kikapcsolja az elektromos fűtést, ha nincs víz a tartályban. A fűtőberendezés vízszintjének szabályozására szolgáló relé kapcsolási rajza
Készítse el a bekötést az ábra szerint
Com Elect. - alapelektróda (nem tartozék).
Tank Elect - a kútban lévő folyadékszint ellenőrzésére szolgáló elektróda (nem tartozik a készlethez).
Boiler Elect - a kazánban lévő folyadékszint ellenőrzésére szolgáló elektróda (nem tartozik a készlethez).
Res Elect - a folyadékszint ellenőrzésére szolgáló elektróda a folyadékfűtés bekapcsolásához (nem tartozik a készlethez).
Res. Out - kimenet a folyadékfűtés csatlakoztatásához.
Water Not - kimenet a jelzőlámpa csatlakoztatásához (fűtés be/ki)
Csatlakoztassa (Com Elect) a TANK kúttesthez és a kazánhoz (tartály, tartály) - BOILER. Ha a tartály nincs bekötve, csatlakoztassa (Com Elect) a folyadékszint-ellenőrző elektródához.
A tartály (TANK) vízszintje csökken - amíg a vízszint nem alacsonyabb, mint a folyadékszint-érzékelő (Tank Elect), a szivattyú bekapcsol és a zöld "motor fut" jelzőfény világít. Ha a vízszint az érzékelő (Tank Elect) alá csökken, a motor leáll, és a "motor fut" jelző kialszik.
A vízszint a kazánban, tartályban, edényben (Boiler) emelkedik - ha a tartály a szintelektródáig (Boiler Elect) megtelik, a szivattyú kikapcsol (a zöld "szivattyú üzemel" jelzőfény megszűnik világítani) és leáll a víz szivattyúzása.
A vízszint a kazánban (tartályban, edényben) csökken - amikor a vízszint a folyadékszint-érzékelő (Boiler Elect) alá csökken, a szivattyú 10 másodperces indítási késleltetése aktiválódik. A beállított idő letelte után a szivattyúmotor elindul (a "motor fut" jelző világít) a víznek az érzékelő (Boiler Elect) szintjéig történő felszivattyúzásával.
A bojlerbe egy szintelektróda is be van építve a folyadék elektromos fűtésének vezérléséhez (Res Elect). Amikor a víz az érzékelő szintjére emelkedik (Res Elect), a lámpa kialszik és a vízmelegítő bekapcsol. Ha a víz az érzékelő szintje (Res Elect) alá süllyed, a fűtőberendezés kikapcsol, és a visszajelzőlámpa kigyullad. Az elektróda használatával a vízmelegítőben lévő vízszint mérésére megakadályozza, hogy a tartály-bojler elektromos fűtése bekapcsoljon, amikor nincs víz, és a jelzőfény segítségével megtudhatja, hogy a fűtő működik-e. A jelzőfény segítségével a vízmelegítő működik. A jelzőlámpa vízszintjelzőként is szolgálhat (a Res Elect elektróda alatt-felett). Ez az opció megakadályozza a fűtőberendezés meghibásodását (folyadék nélkül működik - üresjárat), és pénzt takarít meg.
Az elektródák (folyadékszint-érzékelők) nem tartozék.
Kérjük, feltétlenül rendeljen vízszintérzékelőket és egy 2 amperes megszakítót a készülék be- és kimeneti csatornáinak védelmére (3 db).
Névleges feszültség: 220 V, váltakozó áram. Működési feszültségtartomány: 90% és 110% között. Működési frekvencia: 50/60 Hz. Veszteségek: <3 VA Környezeti hőmérséklet: -40...+50 Érzékelő és tápcsatlakozás: csavaros csatlakozás |

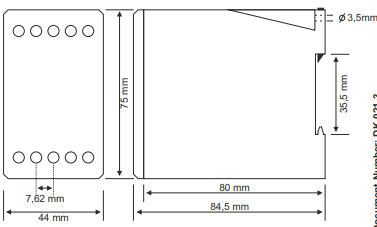

Szerelés: DIN-sín vagy szerelőlap
