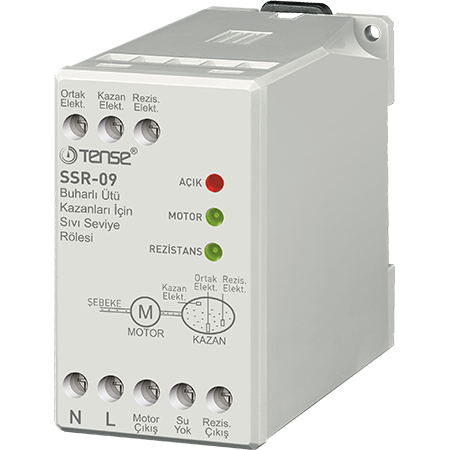

Vízszint-szabályozó relé egy tartályhoz fűtésvédelemmel - Tense SSR-09

Termékleírás

A Tense SSR-09 relé egy modern egység, amelyet kazánok, tárolótartályok és vízmelegítők automatikus vízszint-szabályozására terveztek.
Megbízható vízellátást, a szivattyú időben történő leállítását és mindenekelőtt az elektromos fűtőelem hatékony védelmét biztosítja a szárazüzem ellen.

A készülék kapacitív elektródákkal figyeli a vízszintet, és a tartályban uralkodó aktuális helyzetnek megfelelően automatikusan vezérli a szivattyút és a fűtőberendezést.

Legfontosabb előnyök

• A kazán és a fűtőtestszárazra futás elleni védelme - meghosszabbítja a berendezés élettartamát.

• Automatikus vízszint-szabályozás: a szivattyú bekapcsol, ha a vízszint alacsony, és kikapcsol, ha eléri a felső szintet.

• Fűtőberendezés védelme - ha nincs víz a fűtőberendezésben, a készülék azonnal blokkolja annak áramellátását.

• A szivattyú és a fűtőberendezésműködésének LED-es jelzése az állapot egyszerű ellenőrzéséhez.

• Egyszerű telepítés - DIN sínre szerelhető, egyértelmű csavaros csatlakozókkal.

• Kompakt méretek, alacsony fogyasztás.

• Széles működési feszültségtartomány 170-260 VAC - stabil működés még áramingadozás esetén is.

Működési elv

Az SSR-09 a tartályban elhelyezett két elektródával működik:

1. Alsó elektróda (min. szint)

   • Ha a vízszint ez alá az elektróda alá csökken, a relé aktiválja a szivattyút és elkezdi a víz szivattyúzását.

2. A felső elektróda (max. szint)

   • A felső szint elérésekor a relé automatikusan kikapcsolja a szivattyút.

3. Védőelektróda a fűtőelemnél

   • Ha nincs víz a fűtőelemen, a relé lekapcsolja a fűtőelem áramellátását és megakadályozza a túlmelegedést.

Ez az intelligens logika biztosítja az egész rendszer biztonságos és gazdaságos működését.

A használata

• Elektromos kazánok és tárolós vízmelegítők

• Tároló tartályos fűtési rendszerek

• Háztartási és ipari víztároló tartályok

• Vízművek és szivattyúrendszerek

• Ivóvíz- vagy háztartási víztartályok

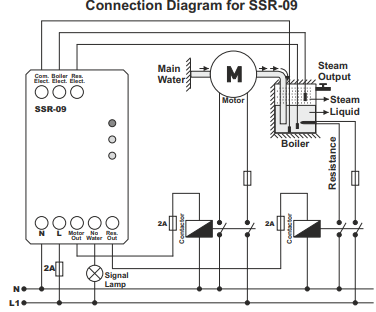

Telepítés és csatlakoztatás

• Szerelés szabványos DIN-sínre a szekrényben.

• Csavaros csatlakozókon keresztül történő csatlakoztatás.

• Az elektródákat a tartályba a szükséges szinteken kell elhelyezni.

• A stabil működés érdekében a gyártó legalább 2,5 mm²-es vezetékek használatát ajánlja.

Megjegyzés: Az elektródák (szintszondák) nem tartoznak a csomaghoz, azokat külön kell megrendelni.
