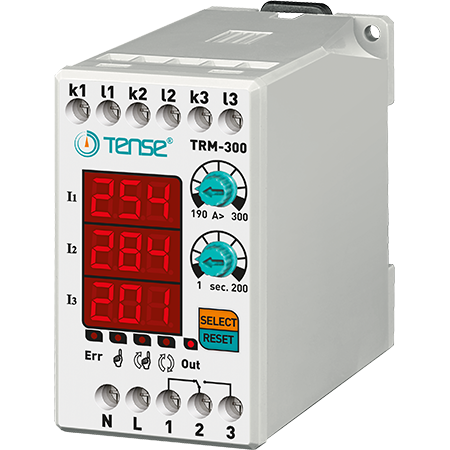

Digitális túláram relé 3×3 számjegyű LED kijelzővel TRM-300

Háromfázisú áramerősség-szabályozó/korlátozó relé 190-300 A tartományban, gyártó TENSE (Törökország)

A TRM-300 digitális túláram relék úgy vannak kialakítva, hogy megvédjék a terheléseket a nagy áramok által okozott károktól, miközben lehetővé teszik a működés felügyeletét.

- 190-300 A (állítható túláram érték)
- 50%-os fix áram aszimmetria
- Állítható hibakésleltetési idő
- Állítható üzemmód (automatikus, félautomata, kézi)
- A TENSE márkájú áramrelék megvásárlásával egy használatra kész készüléket kap - áramváltókkal együtt.

A készülék használata és működési elve

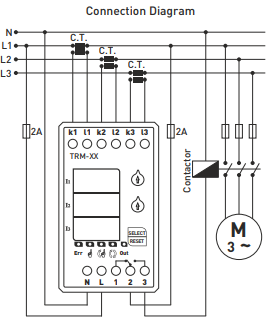

1. Csatlakoztassa a készüléket a kapcsolási rajznak megfelelően.
2. Ha a kábelezés befejeződött, kapcsolja be a készüléket. Bekapcsolás után a kijelzőn 5 másodpercig a beállított értékek jelennek meg.
3. Az "A>" vezérlővel állítsa be a túláram értékét. A beállított érték a bal oldali kijelzőn jelenik meg.
4. A "t" szabályozóval állítsa be a késleltetési időt. A beállított érték szintén a bal oldali kijelzőn jelenik meg.

A készülék bekapcsolásakor:
- A relé bekapcsol, a kimeneti érintkező a 3. kapocsra kapcsol és az OUT jelzőfény kigyullad.
- Ha az áram meghaladja a túláram beállított értékét (A>), a készülék elkezdi a késleltetési idő visszaszámlálását és az ERR jelzőfény kigyullad.
- Az idő leteltével a relé kikapcsol, az érintkező az 1. kapocsra kapcsol és az OUT jelzőfény kialszik.

A TRM-300 sorozatú elektronikus áramrelét úgy tervezték, hogy automatikusan lekapcsolja a készülékeket, amikor a megengedett maximális áramot túllépi.
Programozható kioldási tartomány, a kioldási idő és a visszatérési idő beállításának lehetősége.
A "működési" üzemmódba való visszatéréshez 3 program áll rendelkezésre - KÉZMŰKÖDÉS, FÉL-AUTOMATIKUS, AUTOMATIKUS.

Visszaállítási módok:

- Kézi üzemmód: A készüléket a Reset gomb megnyomásával kell visszaállítani.
- Félautomata üzemmód: A rendszer túláramvédelmi hiba után háromszor automatikusan visszaáll, majd a következő hiba esetén megvárja a kézi visszaállítást. Ebben az üzemmódban a LED világít.
- Automatikus üzemmód: A rendszer minden túláram hiba után automatikusan visszaáll. Ebben az üzemmódban a LED világít.

Megjegyzés: Az üzemmódváltáshoz tartsa lenyomva a SELECT gombot 10 másodpercig. Az üzemmódváltáskor a megfelelő LED kijelző kigyullad.

Aszimmetria 50% (rögzített)

Ha a legnagyobb és a legkisebb fázisáram közötti különbség meghaladja az 50%-ot, a készülék 2 másodpercen belül aszimmetria hiba üzemmódba lép.
(Ez megakadályozza a rendszer károsodását abban az esetben, ha a motor működése során egyetlen fázis meghibásodik.)

Aszimmetriahiba esetén:
- A hibát okozó két fázis kijelzőcsoportja villogni fog, és az ERR kijelző világít.
- Az aszimmetriahiba üzemmódból való visszatéréshez a készüléket manuálisan vissza kell állítani.

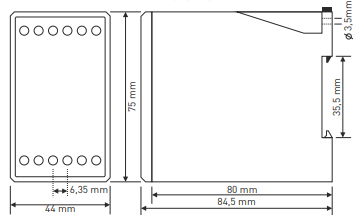

Műszaki paraméterek:

- Működési feszültség: 150-260 V AC
- Működési frekvencia: 50/60 Hz
- Teljesítményfelvétel: < 6 VA
- Működési hőmérséklet: -20 °C és +55 °C között
- Kijelző: 3×3 számjegy, 5 LED
- Túláram beállítás (A>): 190-300 A
- Késleltetési idő: 1-200 s
- Csatlakozási típus: csatlakozó csatlakozó
- Érintkezők: 5 A / 250 V AC (aktív terhelés)
- Vezetékátmérő: 2,5 mm²
- Súly: max. 250 g
- Szerelés: DIN sínre
- Működési magasság: < 2000 m

Megjegyzés: A TRM-50, TRM-100, TRM-200 és TRM-300 modellek csak a készülékhez mellékelt áramváltókkal használhatók.
