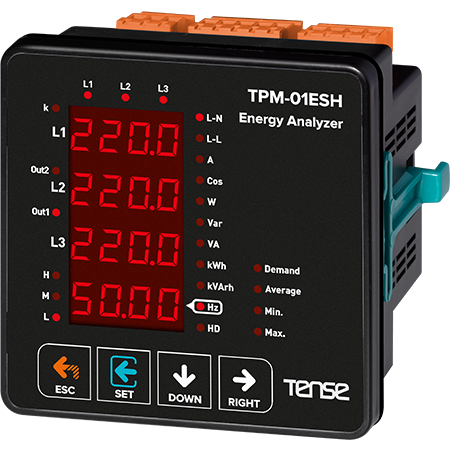

3-fázisú hálózati analizátor TPM-01ESH - TENSE (Törökország)

Leírás:
Többfunkciós digitális panelmérő háromfázisú hálózati paraméterekhez, amelyet az elektromos értékek pontos mérésére és ellenőrzésére terveztek. Lehetővé teszi az áramok, feszültség, frekvencia, teljesítmény és energia monitorozását RS485 ModBus RTU kommunikációs képességgel.

Fő funkciók

• A háromfázisú feszültség és áram mérése

• Ható-, reaktív- és látszólagos energia (P, Q, S) kijelzése

• Az egyes fázisok Cosφ és teljesítménytényező értékeinek megjelenítése

• Az egyes fázisok fázis-semleges és fázis-fázis feszültségének és áramának mérése

• Frekvenciamérés

• Harmonikus feszültség és áram a 31. harmonikusig

• Összes aktív energia import és export értékek (ΣkWh)

• Teljes induktív és kapacitív meddő energia (ΣkVArh)

• A minimális és maximális értékek, maximális követelmények megjelenítése

• 2 relékimenet és 1 digitális bemenet

• Eseménynaplók (feszültség/áram magas/alacsony, kiegyensúlyozatlanság, THD-I)

• Jelszóval védett menü

Műszaki jellemzők

• Kommunikáció: RS485 ModBus RTU (1200-38400 bps)

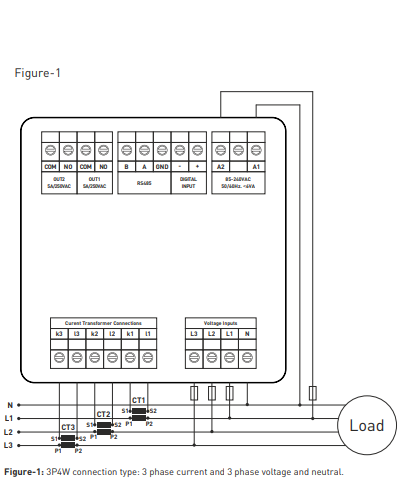

• Csatlakozás: 3-fázisú feszültségtranszformátor és 3-fázisú áramtranszformátor

• Kompatibilis áramváltók: 60/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1500/5

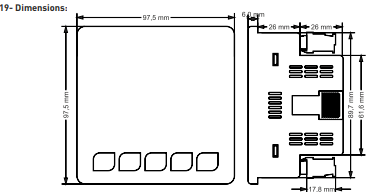

• Panelméret: szabványos digitális szerelőpanel

Alkalmazás

• Háromfázisú elektromos hálózatok felügyelete ipari és kereskedelmi alkalmazásokban.

• Energiafogyasztás és teljesítményminőség ellenőrzése

• Automatizálási rendszerekbe való integrálás ModBus RTU-n keresztül
